Τόπος καταγωγής: | Κίνα |
Μάρκα: | HSTECH |
Πιστοποίηση: | CE |
Αριθμό μοντέλου: | HS-FS5331R |
Ποσότητα παραγγελίας min: | 1 ομάδα |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Ξύλινα πακέτο |
Χρόνος παράδοσης: | 5 ~ Ημέρες της εργασίας του 7 |
Όροι πληρωμής: | D/P, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 200 τεμ ανά μήνα |
Όνομα προϊόντων: | Πάτωμα-στεμένος αυτόματο συγκολλώντας ρομπότ | σώμα μηχανών: | δομή μετάλλων |
---|---|---|---|
Κασσίτερος σιδήρου: | Ενιαίος | Πλατφόρμα: | Διπλή λειτουργώντας πλατφόρμα Υ |
γραμμικός οδηγός: | HIWIN | Χρήση: | PCB Soldeing, συγκόλληση, συγκόλληση πινάκων κυκλωμάτων |
Υψηλό φως: | αυτόματη συγκολλώντας μηχανή,αυτοματοποιημένη συγκόλληση εξοπλισμό |

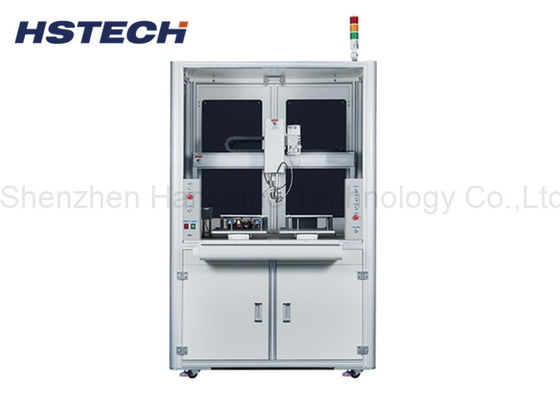

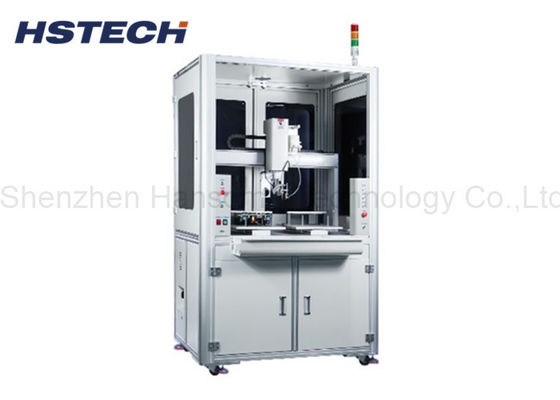

Γραμμικό οδηγό πένα συγκόλλησης σιδήρου κασσίτερου πάτωμα στέκεται ρομποτική μηχανή συγκόλλησης
Εισαγωγή
Αυτό το μοντέλο αυτόματης μηχανής συγκόλλησης είναι το μοντέλο ρομπότ συγκόλλησης που στέκεται στο πάτωμα, διαφορετικό από τη μηχανή συγκόλλησης επιφάνειας εργασίας, είναι ένα πιο βολικό και ευέλικτο ρομπότ συγκόλλησης.Αυτό το μηχάνημα υιοθετεί το σύστημα εργασίας 5 άξονες, με διπλή πλατφόρμα συγκόλλησης, μονό σίδερο συγκόλλησης / άκρη
Η μηχανή είναι κατάλληλη για πολλά είδη συγκόλλησης PCBA,Τα ρομπότ εξωματικής συγκόλλησης αντικαθιστούν την χειροκίνητη συγκόλληση για να βελτιώσουν την αποτελεσματικότητα της εργασίας και την ποιότητα της συγκόλλησης.
Χαρακτηριστικά
1, ανθεκτική μεταλλική δομή σώμα μηχανής, μοντέλο στάσης πάτωμα, λειτουργία διπλής πλατφόρμας.
2,5 άξονας λειτουργίας, με άξονα περιστροφής R.
3, 500 * 300 * 300mm ταξιδιωτική απόσταση, ταξιδιωτική περιοχή μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη.
4, Μονή συγκόλληση σίδηρο το κινούμενο εύρος έχει πολλές επιλογές εξαρτάται από τη διάσταση του προϊόντος, μπορεί επίσης να προσαρμοστεί σε διπλό ή τριπλό διπλό συγκόλληση σίδηρο.
5Υποστηρίζει πολλές μεθόδους συγκόλλησης, σημείο συγκόλλησης, συγκόλληση αντίστασης και άλλες λειτουργίες.
6,Διδάξτε προγραμματισμό pendent, χειροκίνητη ρύθμιση όλων των σημείων συγκόλλησης, υποστηρίζουν επίσης την εισαγωγή CAD σχέδιο.
7Χρησιμοποιώντας υψηλής ποιότητας Taiwan Hiwin μάρκα γραμμικό οδηγό, να εξασφαλίσει την κίνηση ακρίβεια.
8Το μηχάνημα υιοθετεί κινητήρα Stepper και έλεγχο ζώνης χρονισμού.
Προδιαγραφές
Σχήμα | Ειδικά για την κατασκευή οχημάτων: | Ειδικά για την κατασκευή οχημάτων με κινητήρα | |
Τετάρτη | AC110V/220V,50/60Hz | ||
Δραστηριακό εύρος X/Y1/Y2/Z | 500*300*300*100mm | 600*300*300*100mm | |
Άξονας R | 360 μοίρες. | ||
Χ/Υ/Ζ ταχύτητα κίνησης | μέγιστο 300 mm/s | ||
Συστήματα κίνησης | Σταπτήρα, ζώνη χρονισμού. | ||
Γραμμικός οδηγός | Ταϊβανέζικη μάρκα υψηλής ακρίβειας οδηγός | ||
Επαναλαμβανόμενη ακρίβεια | ±0,02 mm | ||
Προγραμματισμός | Διδάσκοντας μενταγιόν | ||
Σύστημα ελέγχου | Πίνακας ελέγχου | ||
Αποθήκευση προγράμματος |
Μπορεί να αποθηκεύσει χίλια σύνολα δεδομένων επεξεργασίας και ένα μόνο
Το αρχείο επεξεργασίας μπορεί να καταλαμβάνει μέχρι 3M χώρο αποθήκευσης
(πέντε χιλιάδες σημεία επεξεργασίας)
|
||
Χώρος αποθήκευσης αρχείων |
Κερατοκινητό κουτί 256M, κάρτα εκτός σύνδεσης 32M, ένα μόνο αρχείο επεξεργασίας έως
Χώρος αποθήκευσης 3M (100.000 σημεία επεξεργασίας)
|
||
Υποστήριξη εγγράφων | CAD | ||
Καθαρισμός σιδηροειδών | Καθαρισμός αέρα/πνευματικό | ||
Εξωτερική διεπαφή | USB+RS232 | ||
Μέθοδος συγκόλλησης | Σημαντική συγκόλληση | ||
Βάρος | 65χιλιόγραμμο | 70 κιλά | |
Μέγεθος μηχανής |
715*585*800mm |
815*685*800mm |
Κύρια διαμόρφωση μηχανής
1, Διπλή συγκόλληση Σιδήρου, διπλή Y πλατφόρμα εργασίας
2, χειροκίνητος εκπαιδευτικός προγραμματιστής κρεβατιού
3, Ρυθμιστής θέρμανσης
4, σπασμένος ελεγκτής κασσίτερου
5, Συγκρότημα πένας συγκόλλησης
6, Τόπος συγκόλλησης
7, Συστατικά από τσιμέντο
8Κουτί καθαρισμού
