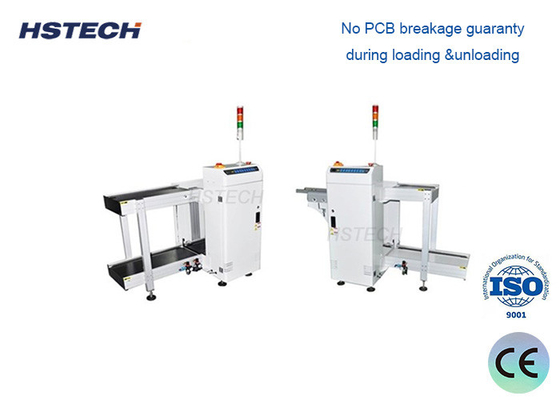

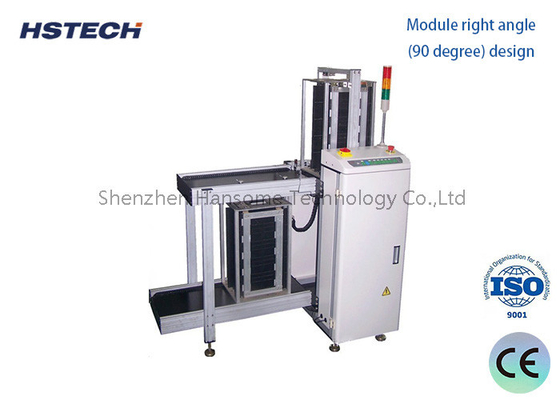

Πραγματική χρωματική οθόνη ελέγχου αφής φορτιστή PCB με οθόνη φωτισμού πύργου και χρόνο φόρτωσης 6 δευτερολέπτων

Πραγματική χρωματική οθόνη ελέγχου αφής φορτιστή PCB με οθόνη φωτισμού πύργου και χρόνο φόρτωσης 6 δευτερολέπτων

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-250LD
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union
Ικανότητα εφοδιασμού:	50 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Όνομα προϊόντος:

Φορτωτής PCB

Χρώμα:

Λευκό

Τροφοδοτικό:

AC110V/220V,50/60Hz

Plc:

Mitsubishi

Αναμετάδοση:

Σνάιντερ

Οπτοηλεκτρικός διακόπτης:

ΟΜΡΟΝ

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

50 σετ ανά μήνα

Επισημαίνω:

True Color Touch Screen Control PCB Loader

Εξοπλισμός επεξεργασίας PCB για οθόνες φωτισμού πύργου

6 δευτερόλεπτα Χρόνος φόρτωσης SMT Magazine Loader

Περιγραφή του προϊόντος

Πραγματικό χρώμα ελέγχου οθόνης αφής PCB φορτιστή

Αυτός ο προηγμένος εξοπλισμός επεξεργασίας PCB με οθόνη φωτισμού πύργου χρησιμεύει ως σημείο εκκίνησης για τις γραμμές παραγωγής SMT, ωθώντας αυτόματα τα PCB από τα περιοδικά στα συστήματα μεταφοράς ρεύματος.

Επισκόπηση του προϊόντος

Ο φορτωτής PCB είναι εξειδικευμένος εξοπλισμός που έχει σχεδιαστεί για την αυτόματη φόρτωση πλακών κυκλωμάτων.Η κύρια λειτουργία του περιλαμβάνει την αυτόματη ανάκτηση υλικών από τα ράφια πρώτων υλών και την ακριβή φόρτωσή τους σε γραμμές παραγωγής ή σε μεταγενέστερο εξοπλισμό διαδικασίας.

Αρχή λειτουργίας

Αποτελείται από ράκελ, κούπα αναρρόφησης κενού και εξαρτήματα πλατφόρμας servo XY, ο φορτωτής PCB χρησιμοποιεί κενή αρνητική πίεση για να απορροφήσει τα PCB.Η πλατφόρμα ελέγχει με ακρίβεια τις τροχιές κίνησης για τη μεταφορά PCB από τα ράφια σε καθορισμένες θέσεις, με όλη τη διαδικασία αυτοματοποιημένη μέσω του συστήματος ελέγχου για γρήγορες και αποτελεσματικές εργασίες φόρτωσης.

Βασικά χαρακτηριστικά

Υψηλή αυτοματοποίηση: Πλήρως αυτόματη επιλογή και τοποθέτηση PCB χωρίς χειροκίνητη παρέμβαση
Πλήρωση ακριβείας: Επαναλαμβανόμενη ακρίβεια τοποθέτησης εντός ±0,05 mm
Προσαρμοστικό σχεδιασμό: αυτόματη ρύθμιση της θέσης της πίτουρας αναρρόφησης για διαφορετικά μεγέθη PCB
Υψηλή απόδοση: Μέση χωρητικότητα φόρτωσης 300-500 τεμάχια ανά ώρα
Εξοικονόμηση εργασίας: Σημαντική μείωση της έντασης και του κόστους χειροκίνητης φόρτωσης

Εφαρμογές

Κατασκευή PCB:Αυτόματη φόρτωση γυμνών σανίδων σε εξοπλισμό SMT και μηχανές συγκόλλησης κυμάτων
Ηλεκτρονική συναρμολόγησηΦορτίο των συναρμολογημένων PCB σε εξοπλισμό δοκιμών και συσκευασίας
Επισκευές:Γρήγορη και ακριβής φόρτωση των επισκευασμένων PCB σε εξοπλισμό επισκευής

Τεχνικές προδιαγραφές

Σχήμα	HS-250LD	HS-330LD	HS-390LD	HS-460LD
Τετάρτη	AC110V/220V, 50/60Hz, μονοφασική, μέγιστη ισχύ 300A
Διάσταση PCB	(50×50) ~ ((350×250)	(50×50) ~ ((455×330)	(50×50) ~ ((530×390)	(50×50) ~ ((530×460)
Διάσταση του περιοδικού	355×320×565	460×400×565	535×460×565	535×530×565
Προμήθεια αέρα	00,4 έως 0,6Mpa
Υψόμετρο μεταφοράς	920±20 mm (πρότυπο)
Χρόνος φόρτωσης	6 δευτερόλεπτα
Τα περιοδικά αντικαθιστούν το χρόνο	Περίπου 20 δευτερόλεπτα
Κατεύθυνση μεταφοράς	Αριστερά προς τα δεξιά ή δεξιά προς τα αριστερά (προαιρετικό)
Δάχος PCB	Ελάχιστο 0,4 mm
Πιτς	1-4 (10 mm βήμα)
Επικοινωνία	SMEMA
Μέγεθος μηχανής	1100 × 780 × 1200	1400×860×1200	1500 × 920 × 1200	1600 × 1120 × 1200
Βάρος	Περίπου 140 κιλά	Περίπου 180kg	Περίπου 220kg	Περίπου 230kg

Προχωρημένα χαρακτηριστικά

Πραγματικό χρώμα ελέγχου οθόνης αφής
Mitsubishi PLC
Ιδιαίτερη χωρητικότητα: πάνω 1, κάτω 1 ή προσαρμοσμένη
Επιλεκτική απόσταση: 10mm, 20mm, 30mm, 40mm
Κατεύθυνση μεταφοράς PCB: Αριστερά προς τα δεξιά ή δεξιά προς τα αριστερά (προαιρετική)
Επιλογή χειροκίνητης/αυτόματης λειτουργίας
Σιδηροτροχιά εμπρός ή πίσω (προαιρετικά)
Τυποποιημένο ύψος για εφαρμογή SMT (920±20mm)
Δείκτης φωτισμού πύργου
Συμφωνία σήματος SMEMA

Συσκευή και παράδοση

Άρθρο	Φορέας PCB
Πακέτο	1 σετ ανά ξύλινο κουτί για λόγους ασφαλείας
Εξωτερική διάσταση	1100 × 780 × 1200 mm
Βάρος	Περίπου 140-230 kg
Παράδοση	Περίπου 15-20 εργάσιμες ημέρες
Πληρωμή	D/P, T/T, Western Union, MoneyGram
Λιμάνι	Σενζέν
Επιλογές αποστολής	Α. Με ταχυδρομείο: 4-7 εργάσιμες ημέρες με ειδική προσφορά Β. Αεροπορία: 7 εργάσιμες ημέρες στο καθορισμένο αεροδρόμιο Γ. Με τη θάλασσα: 20-25 εργάσιμες ημέρες στον καθορισμένο λιμένα
