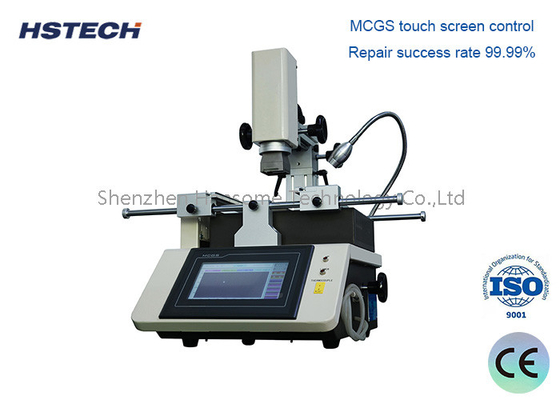

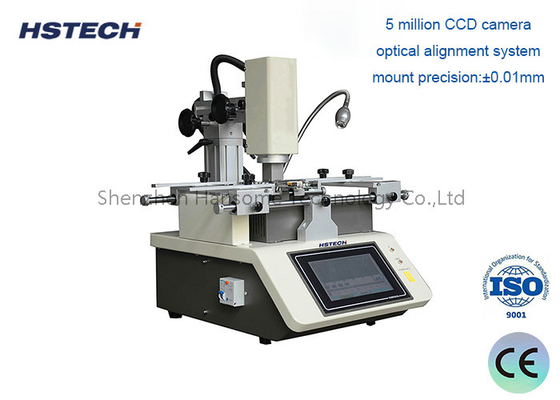

Εικονική οθόνη BGA Επαναργαστικό σταθμό 3 Ζώνες θέρμανσης Εγχειρίδιο για την ηλεκτρονική συναρμολόγηση

Σταθμός επανεπεξεργασίας BGA:

Σκοπός:
Οι σταθμοί επανεργασίας BGA είναι εξειδικευμένος εξοπλισμός που χρησιμοποιείται για την αφαίρεση και αντικατάσταση εξαρτημάτων BGA σε πλακέτες κυκλωμάτων (PCB).
Τα εξαρτήματα BGA είναι ολοκληρωμένα κυκλώματα (IC) επιφάνειας που έχουν ένα πλέγμα σφαιρών συγκόλλησης στο κάτω μέρος, τα οποία δημιουργούν μοναδικές προκλήσεις κατά την επισκευή και την αναδιαμόρφωση.

Βασικά στοιχεία:
Σύστημα θέρμανσης ακρίβειας: Συνήθως χρησιμοποιεί υπέρυθρο (IR) ή θερμό αέρα για την επιλεκτική θέρμανση του στοιχείου BGA για ασφαλή αφαίρεση και εγκατάσταση.
Εργαλεία αφαίρεσης και τοποθέτησης εξαρτημάτων: Χρησιμοποιήστε ακροφύσια κενού ή άλλα εξειδικευμένα εργαλεία για να σηκώσετε απαλά και να τοποθετήσετε το BGA.
Συστήματα ευθυγράμμισης και όρασης: Εξασφαλίζουν την ακριβή ευθυγράμμιση του στοιχείου BGA κατά την τοποθέτηση, συχνά με τη βοήθεια φωτογραφικών μηχανών και λογισμικού.
Πλατφόρμες επανεπεξεργασίας: Παροχή ασφαλούς και ελεγχόμενης θερμοκρασίας περιβάλλοντος για τη διαδικασία επανεπεξεργασίας.

Διαδικασία επανεπεξεργασίας:
Προετοιμασία: Το PCB στερεώνεται στην πλατφόρμα επανεπεξεργασίας και η περιοχή γύρω από το σημείο BGA-στόχο προετοιμάζεται για επανεπεξεργασία.
Θέρμανση: Το σύστημα θέρμανσης χρησιμοποιείται για τη σταδιακή θέρμανση του εξαρτήματος BGA, λιώντας τις σφαίρες συγκόλλησης και επιτρέποντας την αφαίρεση του εξαρτήματος.
Απομάκρυνση: Το συστατικό ανυψώνεται προσεκτικά από το PCB χρησιμοποιώντας ειδικά εργαλεία, χωρίς να καταστρέφονται τα υποκείμενα πλακάκια ή τα ίχνη.
Καθαρισμός: Τα πλακάκια PCB καθαρίζονται για να αφαιρεθεί κάθε υπολειμματικό συγκόλλημα ή ροή, εξασφαλίζοντας καθαρή επιφάνεια για το νέο στοιχείο.
Τοποθέτηση νέου στοιχείου: Το ανταλλακτικό στοιχείο BGA ευθυγραμμίζεται με ακρίβεια και τοποθετείται στο PCB, στη συνέχεια επαναπροβάλλεται χρησιμοποιώντας το σύστημα θέρμανσης.

Προχωρημένα χαρακτηριστικά:
Αυτοματοποιημένες ρουτίνες επανεργασίας: Μερικοί σταθμοί επανεργασίας BGA προσφέρουν προπρογραμματισμένες ακολουθίες επανεργασίας για συγκεκριμένους τύπους εξαρτημάτων, απλοποιώντας τη διαδικασία.
Ενσωματωμένη κάμερα και λογισμικό: Τα προηγμένα συστήματα χρησιμοποιούν μηχανική όραση και λογισμικό για να βοηθήσουν στην ευθυγράμμιση και τοποθέτηση των εξαρτημάτων.
Προφίλ θερμοκρασίας: Ικανότητα παρακολούθησης και ελέγχου του προφίλ θερμοκρασίας κατά τη διάρκεια της διαδικασίας επανεπεξεργασίας, διασφαλίζοντας την ορθή επανεξέταση της συγκόλλησης.

Εφαρμογές:
Επισκευή και επανεπεξεργασία ηλεκτρονικών: Αντικατάσταση ελαττωματικών ή κατεστραμμένων εξαρτημάτων BGA σε PCB, όπως εκείνα που βρίσκονται σε καταναλωτικά ηλεκτρονικά, βιομηχανικό εξοπλισμό και αεροδιαστημικά / αμυντικά συστήματα.
Τροποποιήσεις πρωτότυπου: Επιτρέπει στους μηχανικούς να αναπροσαρμόσουν γρήγορα και με ακρίβεια τα εξαρτήματα BGA κατά τη φάση ανάπτυξης προϊόντος.
Υποστήριξη παραγωγής: Επιτρέπεται η επανεπεξεργασία των εξαρτημάτων BGA κατά τη διάρκεια μικρής κλίμακας ή παρτίδας παραγωγής.
