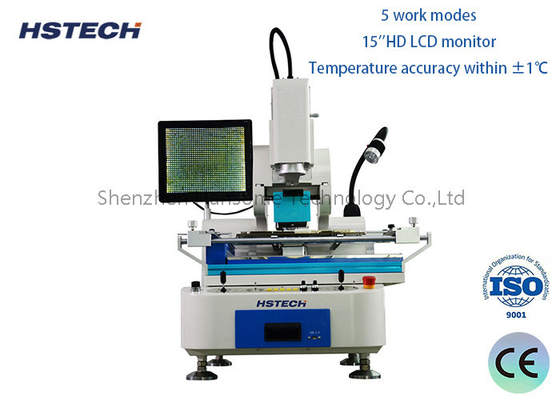

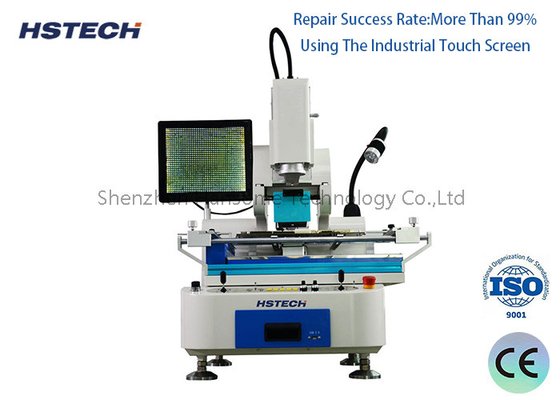

Αυτόματο σταθμό επανεργασίας BGA με ακρίβεια τοποθέτησης ±0,01mm Σύστημα οπτικής ευθυγράμμισης χρώματος CCD και συνολική ισχύς 2600W για χειρισμό PCB

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-700
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Όνομα προϊόντος:

Τεχνική μονάδα BGA

Εγγύηση:

1 Έτος

Ελεγχος:

οθόνη αφής

Plc:

Mitsubishi

Ετικέτα ρελέ:

Σνάιντερ

Οπτοηλεκτρονικός διακόπτης:

ΟΜΡΟΝ

Υλικό:

Κράμα αργιλίου

Κατάσταση:

Νέος

Πάχος:

0.3 - 5mm

Σύνθημα:

Σμήμα

Εφαρμογή:

Ηλεκτρονική συνέλευση

Χρώμα:

Ασήμι

Σύστημα Ελέγχου:

Plc

OEM/ODM:

διαθέσιμος

Συνολική ισχύς:

2600w

Τροφοδοτικό:

AC220V

Πίεση αέρα:

4-6 bar

Ακρίβεια τοποθέτησης:

±0,01 χλστ

Τύπος:

Αυτόματο

Βάρος:

30 κιλά

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Επισημαίνω:

Εξοπλισμός χειρισμού PCB με βήμα κινητήρα

Συσκευές επεξεργασίας PCB σταθμού επανεργασίας BGA

Περιγραφή του προϊόντος

Κύκλωμα διαμόρφωσης χρώματος με κινητήρα βήματος

Επαγγελματικό σταθμό επεξεργασίας BGA με προηγμένο σύστημα οπτικής ευθυγράμμισης χρώματος CCD για ακριβή χειρισμό PCB και επισκευή εξαρτημάτων.

Προδιαγραφές

Σχήμα	HS-700
Ηλεκτρική τροφοδοσία	Δρομολογιακό ρεύμα 100V / 220V±10% 50/60Hz
Συνολική ισχύς	2600W
Δύναμη θέρμανσης	Επάνω θέρμανση 1200W (μέγιστο), κάτω θέρμανση 1200W (μέγιστο)
Ηλεκτρικό υλικό	Οδηγός + έξυπνος ρυθμιστής θερμοκρασίας + έγχρωμη οθόνη αφής
Έλεγχος θερμοκρασίας	Αισθητήρας K υψηλής ακρίβειας + έλεγχος κλειστού κυκλώματος + ανεξάρτητος ρυθμιστής θερμοκρασίας (ακριβότητα ± 1 °C)
Αισθητήρας	1 κομμάτι
Μέθοδος εντοπισμού	Υποστήριξη PCB σε σχήμα V + εξωτερική καθολική συσκευή ρύθμισης + φως λέιζερ για τοποθέτηση και τοποθέτηση
Συνολικές διαστάσεις	Δοκιμαστικό σύστημα
Μέγεθος PCB	Μέγιστο 140 mm × 160 mm, ελάχιστο 5 mm × 5 mm
Μέγεθος BGA	Μέγιστο 50 mm × 50 mm, ελάχιστο 1 mm × 1 mm
Εφαρμόσιμο πάχος PCB	0.3 - 5mm
Αύξηση της ακρίβειας	±0,01 mm
Βάρος μηχανής	30 κιλά
Βάρος της κομματιάς τοπίου	150 g
Τρόποι λειτουργίας	Πέντε: ημιαυτόματο/χειροκίνητο/απομάκρυνση/εγκατάσταση/ζώνη.
Χρήση	Τσιπ / μητρική πλακέτα τηλεφώνου κλπ.

Βασικά χαρακτηριστικά

5 λειτουργίες για ευέλικτη λειτουργία
15" HD οθόνη LCD για καθαρή απεικόνιση
7" HD χρωματική οθόνη αφής για διαισθητικό έλεγχο
Μηχανή σταδιακής ακρίβειας για ακριβή τοποθέτηση
Σύστημα οπτικής ευθυγράμμισης χρώματος CCD
Ακριβότητα θερμοκρασίας εντός ±1°C
Ακριβότητα τοποθέτησης εντός ± 0,01 mm
Ποσοστό επιτυχίας επισκευής: 99%+
Ανεξάρτητη έρευνα και ανάπτυξη ελέγχου με ένα μόνο τσιπ

Τεχνικά πλεονεκτήματα

Σύστημα οπτικής ευθυγράμμισης

Ψηφιακή απεικόνιση υψηλής ευκρίνειας CCD (2 εκατομμύρια) με αυτόματο οπτικό σύστημα ζουμ και χειροκίνητο έλεγχο με ευθυγράμμιση κόκκινης κουκίδας λέιζερ για ακριβή τοποθέτηση των εξαρτημάτων.

Εισαγόμενος πυρήνας θέρμανσης

Χρησιμοποιεί εισαγόμενη τεχνολογία πυρήνα θέρμανσης για γρήγορη θέρμανση, υψηλής ακρίβειας έλεγχο θερμοκρασίας και παρατεταμένη διάρκεια ζωής.

Παρακολούθηση θερμοκρασίας σε πραγματικό χρόνο

Διαθέτει απεικόνιση θερμοκρασίας σε πραγματικό χρόνο με λειτουργία αυτόματης ανάλυσης καμπύλης για βέλτιστο έλεγχο της διαδικασίας.

Γρήγορη θέρμανση και ψύξη

Ζώνη προθέρμανσης με υπέρυθρες θερμίδες κεραμικών μεσαίων κυμάτων, πολυλειτουργική κινητή θύρα στερέωσης PCB, θύρα υποστήριξης κάτω από το BGA και ενσωματωμένος ανεμιστήρας ψύξης με λαμιναρική ροή.
