Δύο τροχιά PCB Unloader με 6 περιοδικά ικανότητα φόρτωσης και σύστημα ελέγχου PLC για την παραγωγή SMT

Δύο τροχιά PCB Unloader με 6 περιοδικά ικανότητα φόρτωσης και σύστημα ελέγχου PLC για την παραγωγή SMT

Ονομασία μάρκας:	HSTECH
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	D/P,T/T,Western Union,
Ικανότητα εφοδιασμού:	200 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Όνομα προϊόντος:

Διπλό φορτίο αποφόρτισης

Εγγύηση:

1 Έτος

Ελεγχος:

οθόνη αφής

Plc:

Mitsubishi

Ετικέτα ρελέ:

Σνάιντερ

Οπτοηλεκτρονικός διακόπτης:

ΟΜΡΟΝ

Υλικό:

Κράμα αργιλίου

Εφαρμογή:

Ηλεκτρονική συνέλευση

Σύστημα Ελέγχου:

Plc

Κατανάλωση ρεύματος:

200W

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

200 σετ ανά μήνα

Επισημαίνω:

Διπλό Track Design PCB Unloader

Δυνατότητα φόρτωσης 6 περιοδικών SMT Unloader

Εξοπλισμός χειρισμού PCB συστήματος ελέγχου PLC

Περιγραφή του προϊόντος

Υψηλής Ποιότητας Εκφορτωτής PCB Διπλής Διαδρομής 6 Περιοδικών με Σύστημα Ελέγχου PLC

Αυτός ο προηγμένος εκφορτωτής PCB έχει σχεδιαστεί για να συλλέγει πλακέτες τυπωμένων κυκλωμάτων σε δύο περιοδικά ταυτόχρονα από εξοπλισμό διπλής διαδρομής, διαθέτοντας ένα εξελιγμένο σύστημα ελέγχου PLC για βέλτιστη αυτοματοποίηση και απόδοση.

Εισαγωγή Εκφορτωτή PCB

Αυτή η μονάδα συλλέγει αποτελεσματικά PCB σε δύο περιοδικά από εξοπλισμό διπλής διαδρομής ταυτόχρονα, διασφαλίζοντας τη συνεχή ροή παραγωγής στις διαδικασίες κατασκευής SMT.

Αρχή Λειτουργίας

Μηχανισμός Λήψης Πλακέτας: Χρησιμοποιεί ρομποτικά συστήματα ή ιμάντες μεταφοράς με αναρρόφηση κενού για την ασφαλή αφαίρεση των τοποθετημένων PCB από τον τοποθετητή
Μηχανισμός Μεταφοράς: Μεταφέρει συνδεδεμένα PCB σε καθορισμένους σταθμούς εξόδου διατηρώντας παράλληλα την οριζόντια σταθερότητα για την αποφυγή απόκλισης της θέσης των εξαρτημάτων
Ακριβής Τοποθέτηση: Εξοπλισμένο με συστήματα οπτικής αναγνώρισης για παρακολούθηση σε πραγματικό χρόνο της θέσης και της γωνίας των PCB, με συστήματα ελέγχου που χρησιμοποιούν δεδομένα ανατροφοδότησης για ακριβή μεταφορά και τοποθέτηση
Υψηλή Αυτοματοποίηση: Οι σύγχρονοι εκφορτωτές SMT λειτουργούν πλήρως αυτόματα χωρίς χειροκίνητη παρέμβαση, επιτρέποντας τη γρήγορη και αποτελεσματική μεταφορά PCB μεταξύ των διαδικασιών
Συντονισμός Τοποθετητή: Οι ακολουθίες εργασίας συγχρονίζονται με προηγούμενους τοποθετητές για να διασφαλιστεί η συνεχής και απρόσκοπτη μεταφορά PCB μεταξύ των σταδίων κατασκευής

Βασικά Χαρακτηριστικά

Προηγμένο Σύστημα Ελέγχου PLC
Σχεδιασμός διπλής διαδρομής και διπλής πλατφόρμας ανύψωσης
Δυνατότητα φόρτωσης 6 περιοδικών
Βελτιστοποιημένος σχεδιασμός κυκλώματος αερίου για ομαλή και σταθερή μετάδοση PCB
Τυπική συμβατότητα SMEMA

Τεχνικές Προδιαγραφές

Τύπος	DU-250	DU-300	DU-400	DU-500
Τροφοδοσία	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz	AC110V/AC220V 50H60Hz
Παροχή Αέρα	5kgf/C M2	5kgf/C M2	5kgf/C M2	5kgf/C M2
Μέγεθος PCB (mm)	350*50~250	445*50~330	530*50~390	535*50~460
Κατεύθυνση PCB	από αριστερά προς τα δεξιά ή από δεξιά προς τα αριστερά	από αριστερά προς τα δεξιά ή από δεξιά προς τα αριστερά	από αριστερά προς τα δεξιά ή από δεξιά προς τα αριστερά	από αριστερά προς τα δεξιά ή από δεξιά προς τα αριστερά
Μέγεθος Περιοδικού (mm)	335320565	460400565	535460565	535530565
Βήματα (mm)	10,20,30,40	10,20,30,40	10,20,30,40	10,20,30,40
Ύψος Μεταφοράς (mm)	900±20	900±20	900±20	900±20
Ταχύτητα Μετάδοσης	6m/S	10m/S	10m/S	10m/S
Ισχύς Κύριου Κινητήρα	440W	440W	440W	440W
Μέγεθος Μηχανήματος (mm)	151015301250	191016301250	216017601250	216019001250
Βάρος (kg)	320	350	380	410

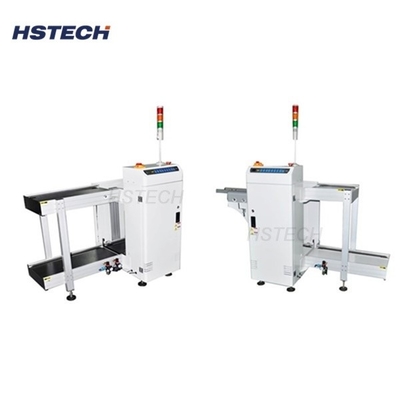

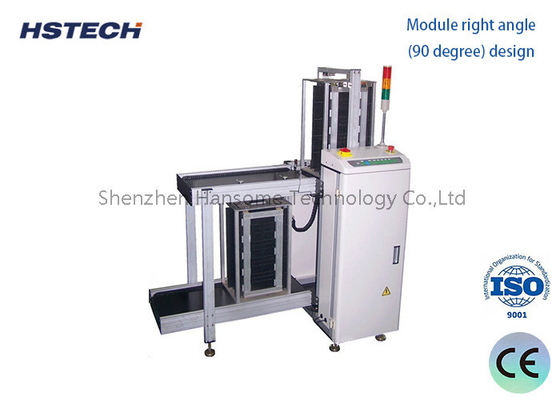

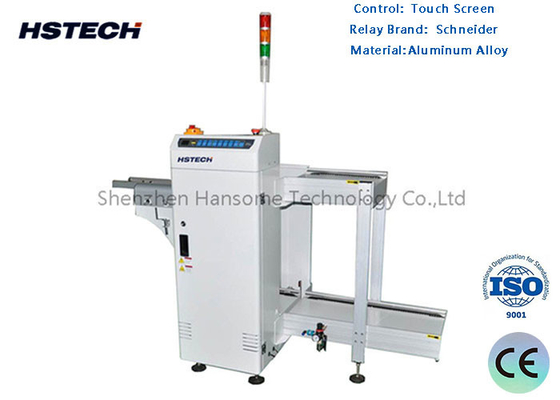

Εικόνες Προϊόντος
