Ηθόνη αφής υψηλής ευκρίνειας BGA με ακρίβεια τοποθέτησης ± 0,01 mm και συνολική ισχύς 2600W για επισκευή κινητών τηλεφώνων

Name: Ηθόνη αφής υψηλής ευκρίνειας BGA με ακρίβεια τοποθέτησης ± 0,01 mm και συνολική ισχύς 2600W για επισκευή κινητών τηλεφώνων
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-700
Price: 6,005.00 USD
Availability: InStock

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-700
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Όνομα προϊόντος:

Τεχνική μονάδα BGA

Εγγύηση:

1 Έτος

Ελεγχος:

οθόνη αφής

Plc:

Mitsubishi

Ετικέτα ρελέ:

Σνάιντερ

Οπτοηλεκτρονικός διακόπτης:

ΟΜΡΟΝ

Υλικό:

Κράμα αργιλίου

Κατάσταση:

Νέος

Πάχος:

0.3 - 5mm

Σύνθημα:

Σμήμα

Εφαρμογή:

Ηλεκτρονική συνέλευση

Χρώμα:

Ασήμι

Σύστημα Ελέγχου:

Plc

OEM/ODM:

διαθέσιμος

Συνολική ισχύς:

2600w

Τροφοδοτικό:

AC220V

Πίεση αέρα:

4-6 bar

Ακρίβεια τοποθέτησης:

±0,01 χλστ

Τύπος:

Αυτόματο

Βάρος:

30 κιλά

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Επισημαίνω:

Εικονική οθόνη υψηλής ευκρίνειας BGA σταθμός επανεργασίας

±0

01mm Ακρίβεια τοποθέτησης BGA Rework Station

Περιγραφή του προϊόντος

Βιομηχανικός Σταθμός Επαναφοράς BGA με Οθόνη Αφής Υψηλής Ευκρίνειας HS-700

Επισκόπηση Προϊόντος

Σύστημα ευθυγράμμισης χρώματος CCD υψηλής ακρίβειας για εξοπλισμό χειρισμού PCB σχεδιασμένο για επαγγελματικές εφαρμογές επαναφοράς τσιπ BGA.

Εισαγωγή στην Τεχνολογία BGA

Το BGA (Ball Grid Array) είναι μια τεχνολογία συσκευασίας τσιπ όπου μια σειρά από σφαιρίδια συγκόλλησης στο κάτω μέρος του υποστρώματος χρησιμεύει ως συνδέσεις I/O στην πλακέτα τυπωμένου κυκλώματος. Αυτή η μέθοδος συσκευασίας επιτρέπει στις ψηφιακές συσκευές να επιτυγχάνουν μικρότερα μεγέθη, βελτιωμένα χαρακτηριστικά, χαμηλότερο κόστος και μεγαλύτερη λειτουργικότητα. Ο σταθμός επαναφοράς BGA είναι εξειδικευμένος εξοπλισμός για την επισκευή και αντικατάσταση τσιπ BGA.

Τεχνικές Προδιαγραφές

Προδιαγραφή	Λεπτομέρειες
Μοντέλο	HS-700
Τροφοδοσία	AC 100V / 220V±10% 50/60Hz
Συνολική Ισχύς	2600W
Ισχύς Θερμαντήρα	Επάνω θερμαντήρας 1200W (Μέγιστο), κάτω θερμαντήρας 1200W (Μέγιστο)
Ηλεκτρικά Εξαρτήματα	Κινητήρας κίνησης + έξυπνος ελεγκτής θερμοκρασίας + έγχρωμη οθόνη αφής
Έλεγχος Θερμοκρασίας	Αισθητήρας K υψηλής ακρίβειας + έλεγχος κλειστού βρόχου + ανεξάρτητος ελεγκτής θερμοκρασίας (ακρίβεια ±1℃)
Αισθητήρας	1 τεμάχιο
Μέθοδος Τοποθέτησης	Υποστήριξη PCB σχήματος V + εξωτερική καθολική στερέωση + κεντράρισμα και τοποθέτηση με λέιζερ
Συνολικές Διαστάσεις	Μ450mm × Π470mm × Υ670mm
Εύρος μεγέθους PCB	Μέγιστο 140mm×160mm, Ελάχιστο 5mm×5mm
Εύρος μεγέθους BGA	Μέγιστο 50mm×50mm, Ελάχιστο 1mm×1mm
Πάχος PCB	0.3 - 5mm
Ακρίβεια Τοποθέτησης	±0.01mm
Βάρος Μηχανήματος	30KG
Μέγιστο Βάρος Τσιπ	150g
Λειτουργίες Λειτουργίας	Πέντε: Ημιαυτόματο/Χειροκίνητο/Αφαίρεση/Τοποθέτηση/Συγκόλληση
Εφαρμογές	Τσιπ / μητρική πλακέτα τηλεφώνου κ.λπ.

Βασικά Χαρακτηριστικά

5 ευέλικτες λειτουργίες εργασίας για ευέλικτη λειτουργία
Οθόνη LCD 15" HD για καθαρή οπτική ανατροφοδότηση
Έγχρωμη οθόνη αφής 7" HD για διαισθητικό έλεγχο
Κινητήρας βημάτων ακριβείας για ακριβή τοποθέτηση
Σύστημα ευθυγράμμισης οπτικού χρώματος CCD για τέλεια ευθυγράμμιση
Ακρίβεια θερμοκρασίας εντός ±1℃ για ακριβή θερμικό έλεγχο
Ακρίβεια τοποθέτησης εντός ±0.01mm για τοποθέτηση υψηλής ακρίβειας
Ποσοστό επιτυχίας επισκευής: 99%+ για αξιόπιστη απόδοση
Ανεξάρτητη έρευνα και ανάπτυξη ελέγχου ενός τσιπ

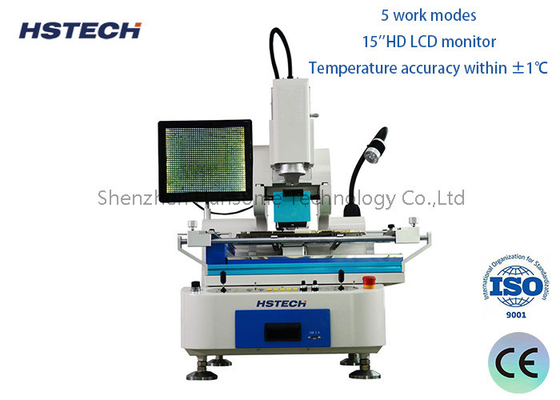

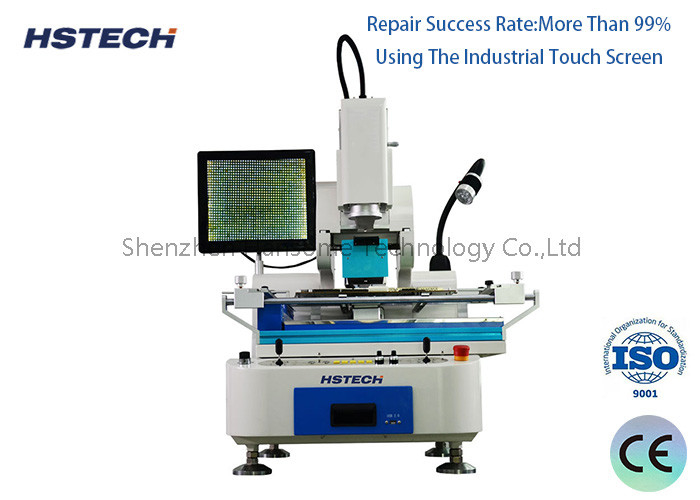

Εικόνες Προϊόντος

Πληροφορίες Κατασκευαστή

Η Shenzhen Hansome Technology Co., Ltd (HSTECH) είναι ένας επαγγελματίας κατασκευαστής εξοπλισμού χειρισμού πλακέτας SMT που ειδικεύεται σε φορτωτές, εκφορτωτές, buffers, μεταφορείς και συναφή εξοπλισμό. Ως επιχείρηση υψηλής τεχνολογίας με ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας, η εταιρεία επικεντρώνεται στην έρευνα, ανάπτυξη, παραγωγή και πωλήσεις εξοπλισμού χειρισμού πλακέτας γραμμής παραγωγής SMT/THT.

Η έμπειρη ομάδα μηχανικών μας ενημερώνει συνεχώς τα προϊόντα και την τεχνολογία σύμφωνα με τις απαιτήσεις της αγοράς, επιδιώκοντας αυτοματοποιημένες και οικονομικά αποδοτικές λύσεις. Παρέχουμε επίσης υπηρεσίες OEM με βάση τις απαιτήσεις των πελατών.
