Σταθμός επανεξεργασίας υψηλής ακρίβειας BGA με ακρίβεια τοποθέτησης ± 0,01 mm και σύστημα οπτικής ευθυγράμμισης χρώματος CCD για επισκευή κινητών τηλεφώνων

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-700
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Όνομα προϊόντος:

Τεχνική μονάδα BGA

Εγγύηση:

1 Έτος

Ελεγχος:

οθόνη αφής

Plc:

Mitsubishi

Ετικέτα ρελέ:

Σνάιντερ

Οπτοηλεκτρονικός διακόπτης:

ΟΜΡΟΝ

Υλικό:

Κράμα αργιλίου

Κατάσταση:

Νέος

Πάχος:

0.3 - 5mm

Σύνθημα:

Σμήμα

Εφαρμογή:

Ηλεκτρονική συνέλευση

Χρώμα:

Ασήμι

Σύστημα Ελέγχου:

Plc

OEM/ODM:

διαθέσιμος

Συνολική ισχύς:

2600w

Τροφοδοτικό:

AC220V

Πίεση αέρα:

4-6 bar

Ακρίβεια τοποθέτησης:

±0,01 χλστ

Τύπος:

Αυτόματο

Βάρος:

30 κιλά

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Επισημαίνω:

±0

01mm Ακρίβεια τοποθέτησης BGA Rework Station

CCD Color Optical Alignment System BGA Rework Station

Περιγραφή του προϊόντος

Σύστημα ευθυγράμμισης χρωμάτων CCD υψηλής ακρίβειας βήμα για κινητά τηλέφωνα

Αυτός ο προηγμένος σταθμός επανεργασίας BGA διαθέτει υψηλής ακρίβειας τεχνολογία οπτικής ευθυγράμμισης για την επισκευή της μητρικής πλακέτας κινητών τηλεφώνων,Χρησιμοποιώντας σταδιακό κινητήρα και σύστημα χρωματικής οπτικής CCD για την επίτευξη εξαιρετικής ακρίβειας τοποθέτησης.

Επισκόπηση του προϊόντος

Οι σταθμοί επανεργασίας BGA κατηγοριοποιούνται σε συστήματα οπτικής ευθυγράμμισης και μη οπτικής ευθυγράμμισης.Ενώ η μη οπτική ευθυγράμμιση βασίζεται στην οπτική ευθυγράμμιση με τις πινακίδες PCB..

Τεχνικές προδιαγραφές

Σχήμα	HS-700
Ηλεκτρική τροφοδοσία	Δρομολογιακό ρεύμα 100V / 220V±10% 50/60Hz
Συνολική ισχύς	2600W
Δύναμη θέρμανσης	Πάνω θέρμανση 1200W (μέγιστο), κάτω θέρμανση 1200W (μέγιστο)
Ηλεκτρικά εξαρτήματα	Οδηγός + έξυπνος ρυθμιστής θερμοκρασίας + έγχρωμη οθόνη αφής
Έλεγχος θερμοκρασίας	Αισθητήρας K υψηλής ακρίβειας + έλεγχος κλειστού κυκλώματος + ανεξάρτητος ρυθμιστής θερμοκρασίας (ακριβότητα ± 1 °C)
Αισθητήρας	1 κομμάτι
Μέθοδος θέσης	Υποστήριξη PCB σε σχήμα V + εξωτερική καθολική συσκευή ρύθμισης + κεντρική και τοποθέτηση λέιζερ
Συνολικές διαστάσεις	Δοκιμαστικό σύστημα
Πεδίο μεγέθους PCB	Μέγιστο 140 mm × 160 mm, ελάχιστο 5 mm × 5 mm
Πεδίο μεγέθους BGA	Μέγιστο 50 mm × 50 mm, ελάχιστο 1 mm × 1 mm
Δάχος PCB	0.3 - 5mm
Αύξηση της ακρίβειας	±0,01 mm
Βάρος μηχανής	30 κιλά
Μέγιστο βάρος τσιπ	150 g
Τρόποι λειτουργίας	Πέντε: ημιαυτόματο/χειροκίνητο/απομάκρυνση/εγκατάσταση/ζώνη.
Εφαρμογή	Επισκευή τσιπ / μητρικής πλακέτας τηλεφώνου

Βασικά χαρακτηριστικά

5 ευέλικτες λειτουργίες εργασίας για ευέλικτη λειτουργία
15" HD οθόνη LCD για καθαρή οπτική ανατροφοδότηση
7" HD χρωματική οθόνη αφής για διαισθητικό έλεγχο
Μηχανή σταδιακής ακρίβειας για ακριβή τοποθέτηση
Σύστημα οπτικής ευθυγράμμισης χρώματος CCD για ανώτερη ακρίβεια
Ακριβότητα θερμοκρασίας εντός ±1°C
Ακριβότητα τοποθέτησης εντός ± 0,01 mm
Ποσοστό επιτυχίας επισκευής: 99%+
Ανεξάρτητη έρευνα και ανάπτυξη ελέγχου με ένα μόνο τσιπ

Ο σταθμός εργασίας BGA Rework είναι εξειδικευμένος εξοπλισμός συγκόλλησης σχεδιασμένος για την επισκευή συσκευών BGA.Αυτό το έξυπνο εξοπλισμό χειρίζεται διάφορα μεγέθη εξαρτημάτων BGA, βελτιώνοντας σημαντικά την παραγωγικότητα και τα ποσοστά επιτυχίας των επισκευών, μειώνοντας ταυτόχρονα το λειτουργικό κόστος.

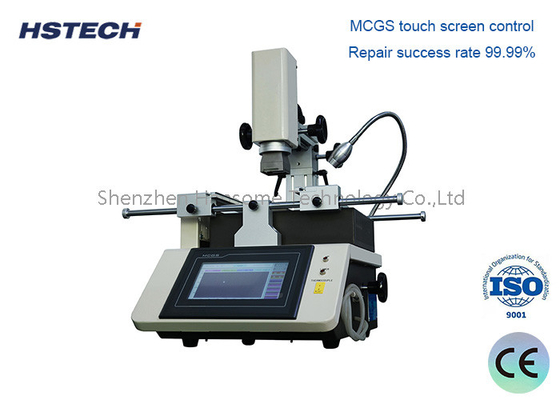

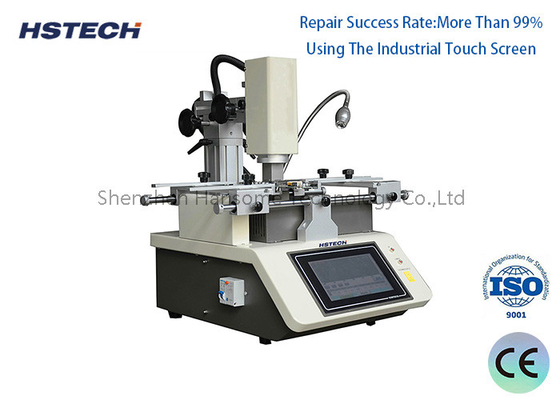

Εικόνες προϊόντων

Πληροφορίες για τον κατασκευαστή

Η Shenzhen Hansome Technology Co., Ltd (HSTECH) είναι επαγγελματίας κατασκευαστής εξοπλισμού χειρισμού πλακών SMT, συμπεριλαμβανομένων φορτωτών, εκφόρτωτών, αποθηκών και μεταφορέων.Ως επιχείρηση υψηλής τεχνολογίας με ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας, η εταιρεία ειδικεύεται στην έρευνα, την ανάπτυξη, την παραγωγή και την πώληση εξοπλισμού επεξεργασίας πλακών παραγωγής SMT / THT.Η έμπειρη ομάδα μηχανικών μας ενημερώνει συνεχώς τα προϊόντα και την τεχνολογία σύμφωνα με τις απαιτήσεις της αγοράς., που επιδιώκει την αυτοματοποίηση και τις οικονομικά αποδοτικές λύσεις, ενώ παράλληλα προσφέρει υπηρεσίες OEM για την κάλυψη των ειδικών απαιτήσεων των πελατών.
