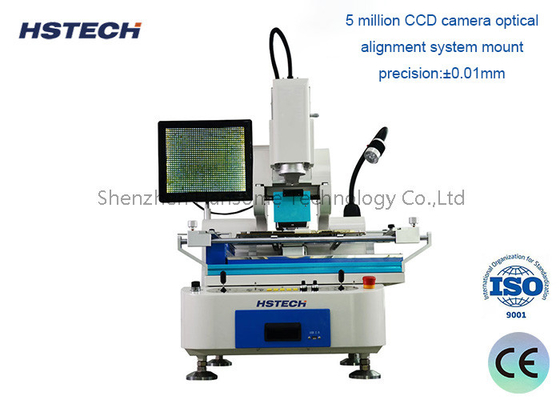

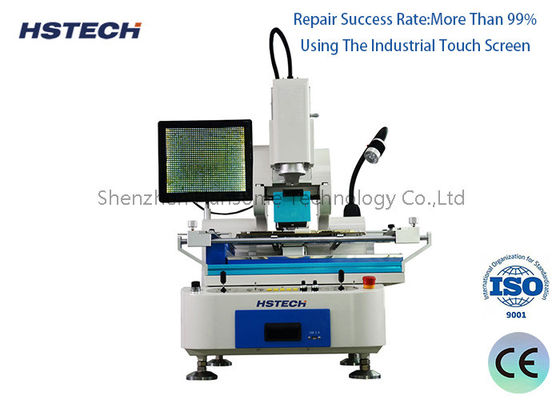

Σταθμός Επισκευής BGA με Κινητήρα Βηματισμού Υψηλής Ακρίβειας, Σύστημα Ευθυγράμμισης Χρώματος CCD και Ακρίβεια Τοποθέτησης ±0,01mm για Επισκευή BGA Κινητών Τηλεφώνων

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-800
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Όνομα προϊόντος:

Σταθμός επεξεργασίας BGA

Εγγύηση:

1 Έτος

Ελεγχος:

οθόνη αφής

Plc:

Mitsubishi

Ετικέτα ρελέ:

Σνάιντερ

Οπτοηλεκτρονικός διακόπτης:

ΟΜΡΟΝ

Υλικό:

Κράμα αργιλίου

Κατάσταση:

Νέος

Πάχος:

00,6-4,0 mm

Σύνθημα:

Σμήμα

Εφαρμογή:

Ηλεκτρονική συνέλευση

Χρώμα:

Ασήμι

Σύστημα Ελέγχου:

Plc

OEM/ODM:

διαθέσιμος

Κατανάλωση ρεύματος:

200W

Τροφοδοτικό:

AC220V

Πίεση αέρα:

4-6 bar

Ταχύτητα:

200-300 τεμάχια/λεπτο

Τύπος:

Αυτόματο

Βάρος:

220/240KG

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Επισημαίνω:

Εξοπλισμός χειρισμού PCB με βήμα κινητήρα

Συσκευές επεξεργασίας PCB CCD

Περιγραφή του προϊόντος

Σύστημα ευθυγράμμισης χρωμάτων CCD

Προηγμένος σταθμός επεξεργασίας BGA σχεδιασμένος για επισκευή κινητών τηλεφώνων και επεξεργασία ηλεκτρονικών εξαρτημάτων ακριβείας με ενσωματωμένη τεχνολογία ευθυγράμμισης χρωμάτων CCD.

Τεχνικές προδιαγραφές

Σχήμα	HS-800
Δύναμη θέρμανσης	Πάνω θέρμανση 1200W (μέγιστο), κάτω θέρμανση 1200W (μέγιστο)
Προθέρμανση κάτω	IR 5000W
Έλεγχος θερμοκρασίας	Θερμοσύνδεσμος τύπου Κ, έλεγχο κλειστού κυκλώματος
Μέθοδος εντοπισμού	Εξωτερική τρύπα ή τρύπα θέσης
Συνολικές διαστάσεις	970 mm × 700 mm × 830 mm
Δυνατότητα μεγέθους PCB	650 mm × 610 mm
Πεδίο μεγέθους BGA	Μέγιστο 80 mm × 80 mm, ελάχιστο 1 mm × 1 mm
Περιορισμός πάχους PCB	0.3 - 5mm
Αύξηση της ακρίβειας	±0,01 mm
Βάρος μηχανής	140 κιλά

Βασικά χαρακτηριστικά

Ενσωματωμένη κεφαλή θερμού αέρα και σχεδιασμός κεφαλής τοποθέτησης με λειτουργίες αυτόματης συγκόλλησης και αποσυσκόλλησης
Οι άνω θερμαντήρες χρησιμοποιούν σύστημα θερμού αέρα για ταχύτερη θέρμανση, ομοιόμορφη κατανομή της θερμοκρασίας και ταχεία ψύξη (50-80°C)
Τρεις ανεξάρτητοι θερμαντήρες με συγχρονισμένη άνω και κάτω κίνηση για πλήρη κάλυψη IR
Σύστημα διαδρόμου υψηλής ακρίβειας εξασφαλίζει ακριβή ευθυγράμμιση τοποθέτησης BGA και PCB
Υλικά θέρμανσης υψηλής ποιότητας από τη Γερμανία για πίνακα προθέρμανσης κάτω
Ενσωματωμένη κίνηση στον άξονα Χ του πίνακα προθερμοποίησης, της συσκευής συμπίεσης και του συστήματος ψύξης για ασφαλή χειρισμό PCB
Κίνηση άξονα X και Y με κινητήρα για γρήγορη και βολική ευθυγράμμιση
Διπλό έλεγχο κυματιστή για κάμερα και πλατφόρμες θέρμανσης για τη διατήρηση της ακρίβειας ευθυγράμμισης
Ενσωματωμένη αντλία κενού περιστροφής 360° με σωλήνα αναρρόφησης λεπτής ρύθμισης
Αυτόματη ανίχνευση ύψους ανάληψης και τοποθέτησης BGA με έλεγχο πίεσης (μέχρι 10 γραμμάρια)
Σύστημα οπτικής όρασης χρώματος υψηλής ανάλυσης με διαιρεμένη όραση, ζουμ, αυτόματη εστίαση και 22x οπτική ζουμ

Εφαρμογές

Ιδανικό για κινητά τηλέφωνα, σκληρούς δίσκους, πληκτρολόγια, ηλεκτρονικά παιχνίδια, ηλεκτρονικούς υπολογιστές, DVD players, πλαστικά, ηλεκτρικές συσκευές, εξοπλισμό επικοινωνίας, κινητήρες, tablet, φορητούς υπολογιστές,ψηφιακές κάμερες, τηλεχειριστήρια, walkie-talkies, και διάφορα ηλεκτρονικά εξαρτήματα.

Εικόνες προϊόντων
