Τόπος καταγωγής: | Κίνα |
Μάρκα: | HSTECH |
Πιστοποίηση: | CE |
Αριθμό μοντέλου: | HS-800 |
Ποσότητα παραγγελίας min: | 1 σύνολο |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
Χρόνος παράδοσης: | 7~9 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 100 σετ ανά μήνα |
Ονομασία προϊόντος: | σταθμός επανάληψης bga | Εγγύηση: | 1 έτος |
---|---|---|---|
Έλεγχος: | οθόνη αφής | ΠΛΚ: | Mitsubishi |
Ετικέτα ρελέ: | Σνάιντερ | Οπτοηλεκτρονικός διακόπτης: | OMRON |
Υλικό: | Σύνθετα αλουμινίου | Υπόθεση: | Νέο |
Δάχος: | 00,6-4,0 mm | Σήμα: | SMEMA |
Εφαρμογή: | Ηλεκτρονική συνέλευση | Χρώμα: | Ασημένιο |
Σύστημα ελέγχου: | ΠΛΚ | OEM/ODM: | Διαθέσιμο |
Κατανάλωση ενέργειας: | 200W | Ηλεκτρική τροφοδοσία: | AC220V |
Πίεση αέρα: | 4-6 bar | ταχύτητα: | 200-300 τεμάχια/λεπτο |
Τύπος: | Αυτοματοποιημένο | Βάρος: | 220/240KG |
Υψηλό φως: | Συσκευές χειρισμού PCB με κεφαλή ενσωμάτωσης,Συσκευές χειρισμού PCB με κεφαλή τοποθέτησης |

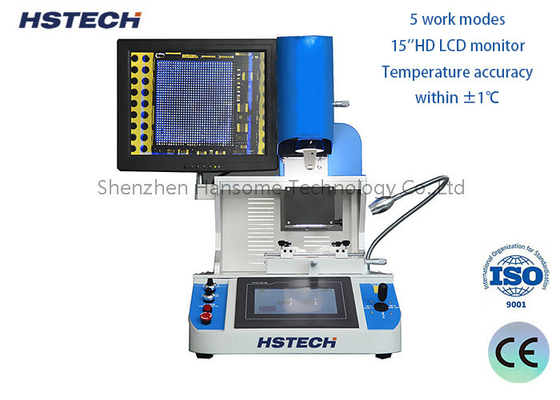

Εξοπλισμός επεξεργασίας PCB HS-800 BGA σταθμός επανεπεξεργασίας με ενσωμάτωση κεφαλής τοποθέτησης θερμού αέρα
Προδιαγραφές
Σταθμός επανεπεξεργασίας BGA | Πρότυπο: HS-800 |
Δύναμη θέρμανσης | Επάνω θέρμανση 1200W (μέγιστο), κάτω θέρμανση 1200W (μέγιστο) |
Προθέρμανση κάτω | IR 5000w |
Ρυθμισμός θερμοκρασίας | Θερμοσύνδεσμος τύπου Κ, έλεγχο κλειστού βρόχου |
Δρόμος εντοπισμού | Εξωτερική τρύπα ή τρύπα θέσης |
Συνολική διάσταση | Διάταξη L970mm*W700mm*H830mm |
Μέγεθος PCB | W650*D610mm |
Μέγεθος BGA | Μέγιστο 80 mm*80 mm Min 1 mm*1 mm |
Εφαρμόσιμο πάχος PCB | 0.3 - 5mm |
Ακρίβεια τοποθέτησης | ±0,01 mm |
Βάρος της μηχανής | 140 κιλά |
Χαρακτηριστικά
1Σχεδιασμός ολοκλήρωσης κεφαλιού θερμού αέρα και κεφαλιού τοποθέτησης, με λειτουργίες αυτόματης συγκόλλησης και αποσυσκόλλησης.
2Οι άνω θερμαντήρες υιοθετούν σύστημα θερμού αέρα, θερμαίνονται ταχύτερα, η θερμοκρασία είναι ομοιόμορφη, η ψύξη είναι ταχύτερη (η θερμοκρασία μπορεί να φθάσει τους 50 έως 80 βαθμούς Κελσίου).
3.Ανεξάρτητοι 3 θερμαντήρες. άνω και κάτω θερμαντήρες μπορούν να συνειδητοποιήσουν την κίνηση συγχρονικά και αυτόματα, μπορεί να φτάσει IR κάθε θέση. Κάτω ζώνη θερμαντήρα μπορεί να αφαιρέσει επάνω και κάτω, υποστήριξη πλακέτα PCB.
4Η πλακέτα PCB υιοθετεί διακανονιστή υψηλής ακρίβειας για να διασφαλίσει την ακρίβεια τοποθέτησης του BGA και του PCB.
5.Ένα μοναδικό τραπέζι προθέρμανσης από καλής ποιότητας υλικά θέρμανσης που εισήχθησαν από τη Γερμανία.
6Το τραπέζι προθέρμανσης, η συσκευή συμπίεσης και το σύστημα ψύξης μπορούν να κινούνται ενσωματωμένα στον άξονα X, γεγονός που καθιστά την εντοπισμό και την απολύμανση PCB ασφαλέστερη και πιο βολική.
7Οι άξονες X και Y υιοθετούν κινητήρα αυτόματου ελέγχου για να κάνουν την ευθυγράμμιση ταχύτερη και πιο βολική.
8. Διπλή ροκάρα ελέγχει την κάμερα και την ανώτερη και κατώτερη πλατφόρμα θέρμανσης για να βεβαιωθείτε ότι η ακρίβεια ευθυγράμμισης ακρίβεια.
9- Ενσωματωμένη αντλία κενού, περιστροφή 360 σε άγγελο.
10.Ο ακροφύλακας αναρρόφησης μπορεί να ανιχνεύσει αυτόματα το ύψος ανάληψης και τοποθέτησης BGA με πίεση ελεγχόμενη εντός 10 γραμμάρια· μηδενική πίεση διαθέσιμη για μικρότερη ανάληψη και τοποθέτηση BGA.
11Σύστημα οπτικής όρασης υψηλής ανάλυσης σε χρώμα, μετακινούμενο με το χέρι στον άξονα X/Y, με διαιρεμένη όραση, λειτουργίες εμβάθυνσης και λεπτής ρύθμισης, συσκευή διάκρισης αποκλίσεις, αυτόματη εστίαση,λειτουργία λογισμικού, 22x οπτική ζουμ, επαναχρησιμοποιήσιμο μέγιστο μέγεθος BGA 80*80MM,
12.Με 10 τμήματα θερμοκρασίας προς τα πάνω (κάτω) και 10 τμήματα σταθερού ελέγχου θερμοκρασίας, μπορεί να εξοικονομήσει πολλά τμήματα θερμοκρασίας.
13Πολλά μεγέθη νουζέλας από κράμα, εύκολη για αντικατάσταση, μπορεί να εντοπίσει σε κάθε γωνία.
14Με 5 θέρμανσης θέρμανσης, μπορεί να ανιχνεύσει και να αναλύσει σε πραγματικό χρόνο θερμοκρασίες σε πολλά σημεία.
15.Με μια σταθερή λειτουργία λειτουργίας λειτουργίας για να κάνει τον έλεγχο της θερμοκρασίας πιο αξιόπιστο.
Εφαρμογή
Κατάλληλο για κινητά τηλέφωνα, σκληρούς δίσκους, πληκτρολόγια, ηλεκτρονικά παιχνίδια, υπολογιστές, DVD, κουκίδες, πλαστικά, ηλεκτρικές συσκευές, εξοπλισμό επικοινωνίας, ηλεκτρικές συσκευές, παιχνίδια, ηλεκτρονική επεξεργασία,κινητήρες, κινητήρες, εξαρτήματα, tablet, φορητοί υπολογιστές, ψηφιακές κάμερες, τηλεχειριστήρια, walkie-talkie κλπ.
