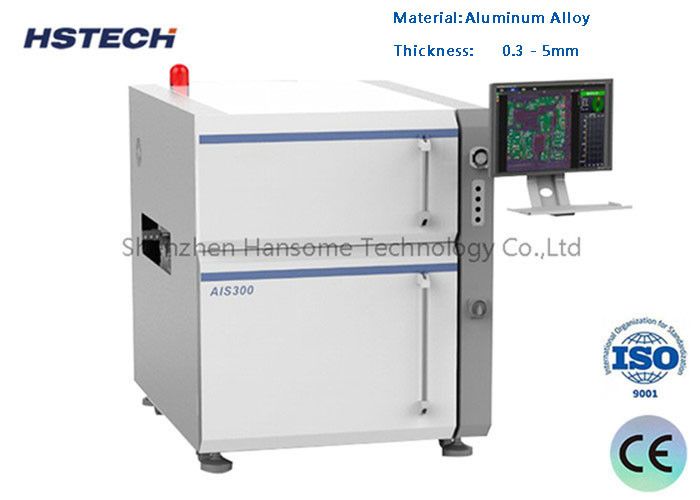

Αντίσταση υψηλής φθοράς Ρομπότ αυτόματης συγκόλλησης με τηλεχειρισμό με ακρίβεια τοποθέτησης ± 0,01 mm για Inline THT DIP AOI μετά τη συγκόλληση κυμάτων

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	ΑΙΣ300
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union
Ικανότητα εφοδιασμού:	50 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Όνομα προϊόντος:

Εναρμόνιση της ενδογραμμικής THT DIP AOI μετά τη συγκόλληση με κύματα

Εγγύηση:

1 Έτος

Ελεγχος:

οθόνη αφής

Plc:

Mitsubishi

Ετικέτα ρελέ:

Σνάιντερ

Οπτοηλεκτρονικός διακόπτης:

ΟΜΡΟΝ

Υλικό:

κράμα αργιλίου

Κατάσταση:

Νέος

Εφαρμογή:

Ηλεκτρονική συνέλευση

OEM/ODM:

διαθέσιμος

Συνολική ισχύς:

2600w

Τροφοδοτικό:

AC220V

Πίεση αέρα:

4-6 bar

Ακρίβεια τοποθέτησης:

±0,01 χλστ

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

50 σετ ανά μήνα

Επισημαίνω:

Αυτοματοποιημένο ρομπότ συγκόλλησης υψηλής αντοχής στη φθορά

Απόσταση ελέγχου Inline THT DIP AOI

Ακριβότητα τοποθέτησης ± 0

Περιγραφή του προϊόντος

Ενσωματωμένο τηλεχειριστήριο υψηλής αντοχής στη φθορά THT DIP AOI After Wave Soldering

Προηγμένο αυτοματοποιημένο σύστημα οπτικής επιθεώρησης σχεδιασμένο για διαδικασίες συγκόλλησης μετά το κύμα σε γραμμές παραγωγής THT (Through-Hole Technology) DIP (Dual In-line Package).

Τεχνικές Προδιαγραφές

Μοντέλο	AIS300	AIS301
Μέγεθος PCB	50x50mm~430x380mm	50x50mm~350x350mm
Πάχος	0,3~7,0mm
Στρεβλωτική έκταση	<4 χιλ
Ύψος εξαρτήματος	Πάνω 150mm, κάτω 25mm
Κάμερα	5MP, έγχρωμο, CCD
Πηγή φωτός	RGB
FOV	45*37 χλστ
Ψήφισμα	20 μμ
Ταχύτητα Επιθεώρησης	0,23sec/fov	0,25 δευτ./φ
Λειτουργικό σύστημα	Ubuntu 14.04 LTD 64bit
Βιομηχανικός Η/Υ	CPU Intel i5, Ανεξάρτητη κάρτα γραφικών, 12G DDR, 256SSD
Επίδειξη	22 ιντσών FHD LCD
Κίνηση	Γραμμικός ενεργοποιητής υψηλής ακρίβειας
Τροφοδοτικό	AC220V, 1KW
Πίεση αέρα	>0,5Mpa
Διάσταση (ΜΥΠ)	110016301350 χλστ	110012801300 χλστ
Καθαρό Βάρος	800 κιλά	700 κιλά

Δυνατότητες επιθεώρησης

Βλάβες εξαρτημάτων τοποθέτησης:Λείπει, κύλιση, μετατόπιση, ζημιά, λοξή, περιττή, βρώμικη
Ελαττώματα συγκόλλησης:Περίσσεια, ανεπαρκής, γέφυρα, χωρίς πόδι, λείπει συγκόλληση, μη διαβρέχοντας
Πρόσθετες λειτουργίες:Bar-code, QR code, OCR αναγνώριση

Προηγμένες δυνατότητες

Βασικός αλγόριθμος:Συνελικτικός αλγόριθμος νευρωνικού δικτύου με δυνατότητες επιθεώρησης που μοιάζουν με τον άνθρωπο
Υψηλή αντίσταση στη φθορά:Ανθεκτική κατασκευή για βιομηχανικά περιβάλλοντα
Μεγάλη περιοχή επιθεώρησης:Υψηλή συμβατότητα με διάφορα μεγέθη PCB
Υψηλό ποσοστό επιθεώρησης:Χαμηλό ποσοστό ψευδώς θετικών για αξιόπιστη απόδοση
Σταθερή πλατφόρμα:Μαρμάρινη βάση για ενισχυμένη σταθερότητα
Κίνηση ακριβείας:Διπλοί γραμμικοί ενεργοποιητές XY για υψηλή ταχύτητα και ακρίβεια
Προχωρημένη εκπαίδευση:Υποστηρίζει μοντέλα αυτοεκπαίδευσης χρηστών με εξαιρετικά μεγάλα σετ δειγμάτων

Εφαρμογές

Αυτό το ενσωματωμένο σύστημα THT AOI χρησιμοποιείται μετά από μηχανές συγκόλλησης κυμάτων σε γραμμές παραγωγής DIP για να διορθώσει λάθος μονάδες, να μειώσει τις επισκευές και τον χρόνο και να βελτιώσει αποτελεσματικά τους ρυθμούς διέλευσης. Χρησιμοποιείται ευρέως για επιθεώρηση μητρικών πλακών τηλεόρασης, μητρικών πλακών υπολογιστή, πλακέτας ισχύος, πλακέτες βιομηχανικού ελέγχου, μίνι οικιακών ηλεκτρονικών συσκευών και άλλων συγκροτημάτων PCB.
