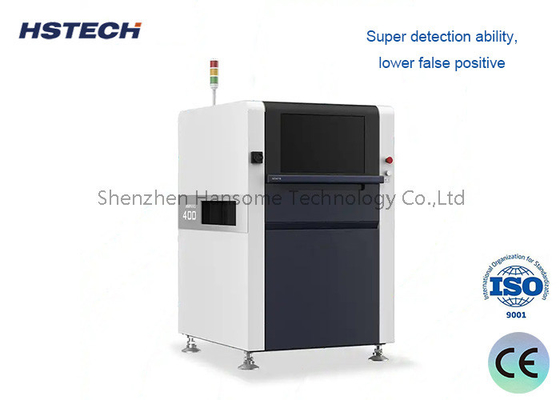

Υψηλό ποσοστό επιθεώρησης CCD Inline THT DIP AOI αυτόματο ρομπότ συγκόλλησης με πίεση αέρα 4-6bar και αλγόριθμο νευρικού δικτύου σύμπλεξης

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	ΑΙΣ300
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union
Ικανότητα εφοδιασμού:	50 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Όνομα προϊόντος:

Εναρμόνιση της ενδογραμμικής THT DIP AOI μετά τη συγκόλληση με κύματα

Εγγύηση:

1 Έτος

Ελεγχος:

οθόνη αφής

Plc:

Mitsubishi

Ετικέτα ρελέ:

Σνάιντερ

Οπτοηλεκτρονικός διακόπτης:

ΟΜΡΟΝ

Υλικό:

Κράμα αργιλίου

Σύνθημα:

Σμήμα

Σύστημα Ελέγχου:

Plc

OEM/ODM:

διαθέσιμος

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

50 σετ ανά μήνα

Επισημαίνω:

High Inspection Rate CCD Inline THT DIP AOI

Ρομπότ αυτόματης συγκόλλησης πίεσης αέρα 4-6 bar

Μηχανή συγκόλλησης κυμάτων αλγόριθμου συνελικτικού νευρωνικού δικτύου

Περιγραφή του προϊόντος

Υψηλός ρυθμός επιθεώρησης CCD Inline THT DIP AOI μετά από συγκόλληση κυμάτων με 4-6bar

Προηγμένο αυτοματοποιημένο σύστημα οπτικής επιθεώρησης που έχει σχεδιαστεί για την τεχνολογία διάτρησης (THT) και τα διπλή ενδογραμμικά στοιχεία (DIP) μετά τις διαδικασίες συγκόλλησης κυμάτων.Διαθέτει υψηλής ακρίβειας απεικόνιση CCD και δυνατότητα πίεσης αέρα 4-6 bar για ανώτερο εντοπισμό ελαττωμάτων.

Τεχνικές προδιαγραφές

Σχήμα	ΑΙΣ300	ΑΙΣ301
Μέγεθος PCB	50x50mm~430x380mm	50x50mm~350x350mm
Δάχος	0.3~7.0mm
Πεδίο παραμόρφωσης	< 4 mm
Υψόμετρος στοιχείου	Πάνω 150 χιλιοστά, κάτω 25 χιλιοστά.
Κάμερα	5MP, χρώμα, CCD
Πηγή φωτός	RGB
Επικεφαλής	45*37 χιλιοστά
Απόφαση	20um
Ταχύτητα	0.23sec/fov	0.25sec/fov
Σύστημα λειτουργίας	Ubuntu 14.04 LTD 64bit
Βιομηχανικές συσκευές	CPU intel i5, ανεξάρτητη κάρτα γραφικών, 12G DDR, 256SSD
Εμφάνιση	22 ιντσών FHD LCD
Προτάσεις	Λειτουργός γραμμικής υψηλής ακρίβειας
Ηλεκτρική τροφοδοσία	AC220V, 1KW
Πίεση αέρα	> 0,5Mpa
Μέγεθος (LHW)	110016301350mm	110012801300mm
Καθαρό βάρος	800 κιλά	700 κιλά

Ικανότητες επιθεώρησης

Ανίχνευση ελαττωμάτων των κατασκευαστικών στοιχείων

Λείπουν στοιχεία
Συστατικά κυλίνδρων
Αντιστοίχιση συνιστωσών
Βλάβη στοιχείου
Σκλήρυνση συστατικών
Περιττά στοιχεία
Βρώμικα στοιχεία

Ανίχνευση ελαττωμάτων συγκόλλησης

Υπερβολική συγκόλληση
Ανεπαρκής συγκόλληση
Πύλες συγκόλλησης
Χωρίς συγκόλληση ποδιών
Ελλείψει συγκόλλησης
Μη υγρασία

Επιπρόσθετες λειτουργίες

Ανάγνωση γραμμικού κώδικα
Σκανάρισμα QR κώδικα
Οπτική αναγνώριση χαρακτήρων (OCR)

Βασικά χαρακτηριστικά

Προχωρημένος αλγόριθμος πυρήνα:Αλγόριθμος νευρωνικού δικτύου με ανθρώπινες δυνατότητες επιθεώρησης
Ανώτερη συμβατότητα:Πρότυπο αλγόριθμου εκπαίδευσης υπερμεγάλου συνόλου δειγμάτων με υψηλή γενίκευση
Βελτιωμένη ανίχνευση:Ικανότητα υπερανίχνευσης με χαμηλότερα ποσοστά ψευδώς θετικών
Υποστήριξη κατάρτισης χρηστών:Υποστηρίζει μοντέλα αυτοεκπαίδευσης των χρηστών
Υψηλή αντοχή στην φθορά:Βιώσιμη κατασκευή για βιομηχανικά περιβάλλοντα
Μεγάλη περιοχή ελέγχου:Υψηλή συμβατότητα με διάφορα μεγέθη PCB
Υψηλό ποσοστό επιθεώρησης:Βελτιστοποιημένο για αποτελεσματικότητα με χαμηλά ποσοστά ψευδώς θετικών
Σταθερή πλατφόρμα:Μαρμάρινη βάση για αυξημένη σταθερότητα
Ακριβής κίνηση:Δύο γραμμικοί ενεργοποιητές XY για υψηλή ταχύτητα και ακρίβεια

Εφαρμογές

Το ενδογραμμικό αυτό σύστημα AOI THT έχει σχεδιαστεί ειδικά για χρήση σε μηχανές συγκόλλησης μετά από κύμα σε γραμμές παραγωγής DIP.μείωση των αναγκών επισκευής και των ωρών στάσης λειτουργίας, βελτιώνοντας ταυτόχρονα σημαντικά τα ποσοστά επιτυχίας της παραγωγής. Χρησιμοποιείται ευρέως για την επιθεώρηση κυριότερων πινάκων τηλεόρασης, κυριότερων πινάκων υπολογιστών, πινάκων ηλεκτρικής ενέργειας, βιομηχανικών πινάκων ελέγχου, μικρών οικιακών ηλεκτρονικών συσκευών και διάφορων άλλων συναθροισμών PCB.

Εικόνες προϊόντων
