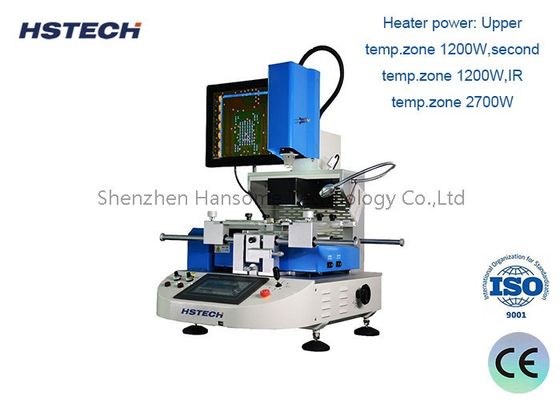

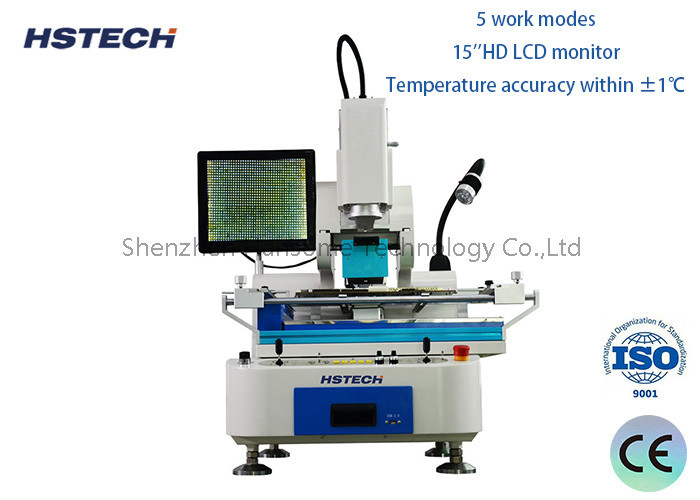

Διπλός έλεγχος ροκέρ 4-6bar Πίεση αέρα BGA σταθμός επανεργασίας με ακρίβεια τοποθέτησης ± 0,01 mm για ηλεκτρονική συναρμολόγηση

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-800
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Όνομα προϊόντος:

Σταθμός επεξεργασίας BGA

Εγγύηση:

1 Έτος

Ετικέτα ρελέ:

Σνάιντερ

Οπτοηλεκτρονικός διακόπτης:

ΟΜΡΟΝ

Υλικό:

Κράμα αργιλίου

Κατάσταση:

Νέος

Εφαρμογή:

Ηλεκτρονική συνέλευση

OEM/ODM:

διαθέσιμος

Πίεση αέρα:

4-6 bar

Ταχύτητα:

200-300 τεμάχια/λεπτο

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Επισημαίνω:

Δύο σταθμοί ελέγχου BGA

Μηχανή επισκευής BGA με πίεση αέρα 4-6bar

±0

Περιγραφή του προϊόντος

Σταθμός Εργασίας Double Rocker Control 4-6bar BGA για Ηλεκτρονική Συναρμολόγηση

Ένας εξειδικευμένος σταθμός εργασίας BGA σχεδιασμένος για την επισκευή και την επανεπεξεργασία εξαρτημάτων Ball Grid Array (BGA) σε πλακέτες τυπωμένων κυκλωμάτων (PCB). Αυτός ο απαραίτητος εξοπλισμός επιτρέπει στους τεχνικούς να αντικαθιστούν ή να επισκευάζουν BGAs χωρίς να καταστρέφουν την PCB ή τα γύρω εξαρτήματα σε περιβάλλοντα κατασκευής και επισκευής ηλεκτρονικών.

Βασικά Χαρακτηριστικά

Ενσωματωμένη κεφαλή θερμού αέρα και σχεδιασμός κεφαλής τοποθέτησης με αυτόματες λειτουργίες συγκόλλησης και αποσυγκόλλησης
Οι άνω θερμαντήρες χρησιμοποιούν σύστημα θερμού αέρα για ταχύτερη θέρμανση, ομοιόμορφη κατανομή θερμοκρασίας και ταχεία ψύξη (εύρος θερμοκρασίας: 50-80°C)
Τρεις ανεξάρτητοι θερμαντήρες με συγχρονισμένη αυτόματη κίνηση των άνω και κάτω θερμαντήρων
Διαφάνεια υψηλής ακρίβειας εξασφαλίζει ακριβή ευθυγράμμιση τοποθέτησης BGA και PCB
Υλικά θέρμανσης premium γερμανικής προέλευσης στον κάτω πίνακα προθέρμανσης
Ενσωματωμένη κίνηση του πίνακα προθέρμανσης, της συσκευής σύσφιξης και του συστήματος ψύξης στον άξονα Χ
Αυτόματη κίνηση άξονα Χ και Υ ελεγχόμενη από κινητήρα για ταχύτερη ευθυγράμμιση
Διπλό έλεγχος rocker για κάμερα και πλατφόρμες θέρμανσης που εξασφαλίζουν ευθυγράμμιση ακριβείας
Ενσωματωμένη περιστρεφόμενη αντλία κενού 360° με ακροφύσιο αναρρόφησης τοποθέτησης λεπτής ρύθμισης
Αυτόματη ανίχνευση ανύψωσης και τοποθέτησης BGA με έλεγχο πίεσης
Σύστημα οπτικής όρασης χρώματος υψηλής ανάλυσης με διαχωρισμένη όραση, ζουμ και δυνατότητες αυτόματης εστίασης
Έλεγχος θερμοκρασίας 10 τμημάτων με αποθήκευση πολλαπλών προφίλ θερμοκρασίας
Πολλαπλά μεγέθη ακροφυσίων κράματος με εύκολη αντικατάσταση και τοποθέτηση πλήρους γωνίας
Πέντε θύρες θερμοστοιχείων για παρακολούθηση θερμοκρασίας πολλαπλών σημείων σε πραγματικό χρόνο
Στερεά οθόνη λειτουργίας για αξιόπιστο έλεγχο θερμοκρασίας

Τεχνικές Προδιαγραφές

Μοντέλο	HS-800
Ισχύς θερμαντήρα	Επάνω θερμαντήρας 1200W (Μέγιστο), κάτω θερμαντήρας 1200W (Μέγιστο)
Κάτω Προθέρμανση	IR 5000W
Έλεγχος Θερμοκρασίας	Θερμοστοιχείο τύπου Κ, έλεγχος κλειστού βρόχου
Μέθοδος Εντοπισμού	Εξωτερική ή οπή τοποθεσίας
Συνολικές Διαστάσεις	Μ970mm × Π700mm × Υ830mm
Μέγεθος PCB	Π650mm × Β610mm
Εύρος μεγέθους BGA	Μέγιστο 80mm × 80mm, Ελάχιστο 1mm × 1mm
Πάχος PCB	0,3 - 5mm
Ακρίβεια Τοποθέτησης	±0,01mm
Βάρος Μηχανήματος	140KG

Εφαρμογές

Κατάλληλο για κινητά τηλέφωνα, σκληρούς δίσκους, πληκτρολόγια, ηλεκτρονικά παιχνίδια, υπολογιστές, συσκευές αναπαραγωγής DVD, πλαστικά, ηλεκτρικές συσκευές, εξοπλισμό επικοινωνίας, κινητήρες, tablet, φορητούς υπολογιστές, ψηφιακές φωτογραφικές μηχανές, τηλεχειριστήρια, ασύρματους πομποδέκτες και διάφορες εφαρμογές ηλεκτρονικής επεξεργασίας.

Λειτουργικά Οφέλη

Ακρίβεια και Ακρίβεια: Επιτρέπει την ακριβή αφαίρεση και τοποθέτηση εξαρτημάτων BGA, ελαχιστοποιώντας τον κίνδυνο ζημιάς στην PCB
Οικονομικές Επισκευές: Επεκτείνει τη διάρκεια ζωής της PCB μέσω δυνατοτήτων επισκευής, μειώνοντας το κόστος αντικατάστασης
Βελτιωμένη Ροή Εργασίας: Απλοποιεί τις διαδικασίες επισκευής για ταχύτερη εκτέλεση σε περιβάλλοντα παραγωγής και επισκευής
Βελτιωμένος Έλεγχος Ποιότητας: Εξασφαλίζει τη σωστή συγκόλληση και ευθυγράμμιση εξαρτημάτων για βελτιωμένη αξιοπιστία του προϊόντος
