Τόπος καταγωγής: | Κίνα |
Μάρκα: | HSTECH |
Πιστοποίηση: | CE |
Αριθμό μοντέλου: | Ειδικότερα, τα στοιχεία που αναφέρονται στην παράγραφο 1 του παρόντος παραρτήματος δεν ισχύουν. |
Ποσότητα παραγγελίας min: | 1 σύνολο |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
Χρόνος παράδοσης: | 7~9 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 100 σετ ανά μήνα |
Ονομασία του προϊόντος: | Αυτόματο ρομπότ συγκόλλησης που στέκεται στο πάτωμα | Σώμα μηχανής: | Χάλυβα δομή |
---|---|---|---|
Κασσίτερος σιδήρου: | Μονό | Πλατφόρμα: | Διπλή λειτουργώντας πλατφόρμα Υ |
γραμμικός οδηγός: | HIWIN | Χρήση: | PCB Soldeing, συγκόλληση, συγκόλληση πινάκων κυκλωμάτων |
Διπλή πλατφόρμα εργασίας Y Ρομπότ αυτοματοποιημένης συγκόλλησης για την συγκόλληση PCB
Εισαγωγή:
Αυτό το μοντέλο αυτόματης μηχανής συγκόλλησης είναι το μοντέλο ρομπότ συγκόλλησης που στέκεται στο πάτωμα, διαφορετικό από τη μηχανή συγκόλλησης επιφάνειας εργασίας, είναι ένα πιο βολικό και ευέλικτο ρομπότ συγκόλλησης.
Αυτό το μηχάνημα υιοθετεί το σύστημα εργασίας 5 άξονων, με διπλή πλατφόρμα συγκόλλησης, μονό σίδερο συγκόλλησης / εύρος προώθησης 500x300x300x100mm.
Το μηχάνημα είναι κατάλληλο για πολλά είδη συγκόλλησης PCBA, τα αυτόματα ρομπότ συγκόλλησης αντικαθιστούν την χειροκίνητη συγκόλληση για τη βελτίωση της αποτελεσματικότητας της εργασίας και τη βελτίωση της ποιότητας συγκόλλησης.
Χαρακτηριστικά:

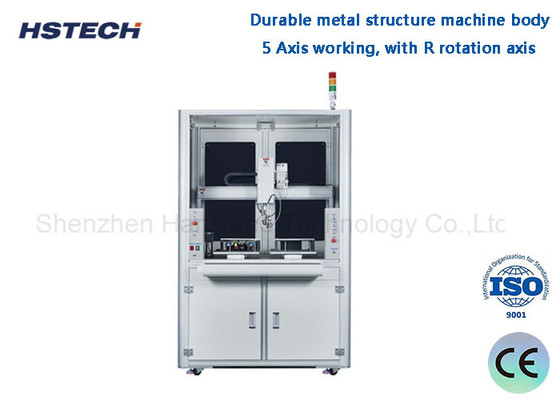

1, ανθεκτική μεταλλική δομή σώμα μηχανής, μοντέλο στάσης πάτωμα, λειτουργία διπλής πλατφόρμας.
2, 5 άξονας λειτουργίας, με άξονα περιστροφής R.
3, 500 * 300 * 300mm ταξιδιωτική απόσταση, ταξιδιωτική περιοχή μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη.
4, Μονή συγκόλληση σίδηρο το κινούμενο εύρος έχει πολλές επιλογές εξαρτάται από τη διάσταση του προϊόντος, μπορεί επίσης να προσαρμοστεί σε διπλό ή τριπλό διπλό συγκόλληση σίδηρο.
5Υποστηρίζει πολλές μεθόδους συγκόλλησης, σημείο συγκόλλησης, συγκόλληση αντίστασης και άλλες λειτουργίες.
6,Διδάξτε προγραμματισμό pendent, χειροκίνητη ρύθμιση όλων των σημείων συγκόλλησης, υποστηρίζουν επίσης την εισαγωγή CAD σχέδιο.
7Χρησιμοποιώντας υψηλής ποιότητας Taiwan Hiwin μάρκα γραμμικό οδηγό, να εξασφαλίσει την κίνηση ακρίβεια.
8Το μηχάνημα υιοθετεί κινητήρα Stepper και έλεγχο ζώνης χρονισμού.
Ειδικότητα:
Σχήμα | Ειδικά για την κατασκευή οχημάτων: | Ειδικά για την κατασκευή οχημάτων με κινητήρα | |
Τετάρτη | AC110V/220V,50/60Hz | ||
Δραστηριακό εύρος X/Y1/Y2/Z | 500*300*300*100mm | 600*300*300*100mm | |
Άξονας R | 360 μοίρες. | ||
Χ/Υ/Ζ ταχύτητα κίνησης | μέγιστο 300 mm/s | ||
Συστήματα κίνησης | Σταπτήρα, ζώνη χρονισμού. | ||
Γραμμικός οδηγός | Ταϊβανέζικη μάρκα υψηλής ακρίβειας οδηγός | ||
Επαναλαμβανόμενη ακρίβεια | ±0,02 mm | ||
Προγραμματισμός | Διδάσκοντας μενταγιόν | ||
Σύστημα ελέγχου | Πίνακας ελέγχου | ||
Αποθήκευση προγράμματος |
Μπορεί να αποθηκεύσει χίλια σύνολα δεδομένων επεξεργασίας και ένα μόνο
Το αρχείο επεξεργασίας μπορεί να καταλαμβάνει μέχρι 3M χώρο αποθήκευσης
(πέντε χιλιάδες σημεία επεξεργασίας)
|
||
Χώρος αποθήκευσης αρχείων |
Κερατοκινητό κουτί 256M, κάρτα εκτός σύνδεσης 32M, ένα μόνο αρχείο επεξεργασίας έως
Χώρος αποθήκευσης 3M (100.000 σημεία επεξεργασίας)
|
||
Υποστήριξη εγγράφων | CAD | ||
Καθαρισμός σιδηροειδών | Καθαρισμός αέρα/πνευματικό | ||
Εξωτερική διεπαφή | USB+RS232 | ||
Μέθοδος συγκόλλησης | Σημαντική συγκόλληση | ||
Βάρος | 65 κιλά | 70 κιλά | |
Μέγεθος μηχανής | 715*585*800mm | 815*685*800mm |
Κύρια διαμόρφωση μηχανής:
1, Διπλή συγκόλληση Σιδήρου, διπλή Y πλατφόρμα εργασίας
2, χειροκίνητος εκπαιδευτικός προγραμματιστής κρεβατιού
3, Ρυθμιστής θέρμανσης
4, σπασμένος ελεγκτής κασσίτερου
5, Συγκρότημα πένας συγκόλλησης
6, Τόπος συγκόλλησης
7, Συστατικά από τσιμέντο
8Κουτί καθαρισμού
Σχετικά με τη συσκευασία
