Υψηλής ταχύτητας φορτιστή PCB PLC Panasonic με χρόνο φόρτωσης 6 δευτερολέπτων για γραμμή παραγωγής SMT

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-250LD
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union
Ικανότητα εφοδιασμού:	50 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Όνομα προϊόντος:

Φορτωτής PCB

Χρώμα:

Λευκό

Τροφοδοτικό:

AC110V/220V,50/60Hz

Plc:

Mitsubishi

Αναμετάδοση:

Σνάιντερ

Οπτοηλεκτρικός διακόπτης:

ΟΜΡΟΝ

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

50 σετ ανά μήνα

Επισημαίνω:

Υψηλής ταχύτητας φορτιστή PCB

Panasonic PLC SMT Magazine Loader

Χρόνος φόρτωσης 6 δευτερόλεπτα Εξοπλισμός χειρισμού PCB

Περιγραφή του προϊόντος

Γρήγορος Φορτωτής PCB Panasonic PLC για Γραμμή Παραγωγής SMT

Αυτός ο αυτοματοποιημένος φορτωτής PCB έχει σχεδιαστεί για την έναρξη των γραμμών παραγωγής SMT, μεταφέροντας αποτελεσματικά PCB από περιοδικά σε συστήματα μεταφορέων κατάντη.

Επισκόπηση Εφαρμογής

Ο φορτωτής PCB Panasonic PLC χρησιμεύει ως κρίσιμο συστατικό στις διαδικασίες συναρμολόγησης PCB, φορτώνοντας αυτόματα μη-κατοικημένες πλακέτες τυπωμένων κυκλωμάτων σε γραμμές παραγωγής ή σε επόμενα μηχανήματα όπως συστήματα τοποθέτησης και εξοπλισμό συγκόλλησης.

Βασικά Χαρακτηριστικά

Διεπαφή ελέγχου οθόνης αφής αληθινού χρώματος
Σύστημα ελέγχου Mitsubishi PLC
Χωρητικότητα περιοδικού: πάνω 1, κάτω 1 ή προσαρμοσμένες διαμορφώσεις
Επιλογές επιλεκτικού βήματος: 10mm, 20mm, 30mm, 40mm
Κατεύθυνση μεταφοράς PCB: Αριστερά προς Δεξιά ή Δεξιά προς Αριστερά (προαιρετικό)
Επιλογή λειτουργίας εκτέλεσης Χειροκίνητη/Αυτόματη
Διαμορφώσεις σταθερής μπροστινής ράγας ή σταθερής πίσω ράγας
Τυπικό ύψος εφαρμογής SMT (920±20mm)
Ένδειξη κατάστασης φώτων πύργου
Συμβατότητα σήματος επικοινωνίας SMEMA

Τεχνικές Προδιαγραφές

Μοντέλο	HS-250LD	HS-330LD	HS-390LD	HS-460LD
Τάση	AC110V/220V, 50/60Hz, μονοφασικό, μέγιστο 300A
Διάσταση PCB	(50×50)~(350×250)	(50×50)~(455×330)	(50×50)~(530×390)	(50×50)~(530×460)
Διάσταση Περιοδικού	355×320×565	460×400×565	535×460×565	535×530×565
Παροχή Αέρα	0.4~0.6Mpa
Ύψος Μεταφοράς	920±20mm (standard)
Χρόνος Φόρτωσης	6 δευτερόλεπτα
Χρόνος Αντικατάστασης Περιοδικού	Περίπου 20 δευτερόλεπτα
Κατεύθυνση Μεταφοράς	Α προς Δ, ή Δ προς Α (προαιρετικό)
Πάχος PCB	Ελάχιστο 0.4mm
Βήματα	1-4 (βήμα 10mm)
Επικοινωνία	SMEMA
Διάσταση Μηχανήματος	1100×780×1200	1400×860×1200	1500×920×1200	1600×1120×1200
Βάρος	Περίπου 140kg	Περίπου 180kg	Περίπου 220kg	Περίπου 230kg

Εφαρμογές Βιομηχανίας

Γραμμές Παραγωγής: Απαραίτητο σε εγκαταστάσεις κατασκευής ηλεκτρονικών για συναρμολόγηση, δοκιμή και διαδικασίες συγκόλλησης PCB.

Πρωτοτυποποίηση: Ιδανικό για περιβάλλοντα εργαστηρίων και λειτουργίες παραγωγής μικρής κλίμακας που χειρίζονται περιορισμένες ποσότητες PCB.

Λειτουργικά Οφέλη

Βελτιωμένη Αποδοτικότητα Παραγωγής: Ελαχιστοποιεί τον χρόνο διακοπής λειτουργίας που σχετίζεται με τη χειροκίνητη φόρτωση για ομαλότερες λειτουργίες ροής εργασίας
Συνέπεια: Παρέχει αξιόπιστη φόρτωση PCB με μειωμένο κίνδυνο ζημιάς ή κακής ευθυγράμμισης
Εξοικονόμηση Εργασίας: Μειώνει τις απαιτήσεις χειρωνακτικής εργασίας, επιτρέποντας στο προσωπικό να επικεντρωθεί σε κρίσιμα καθήκοντα

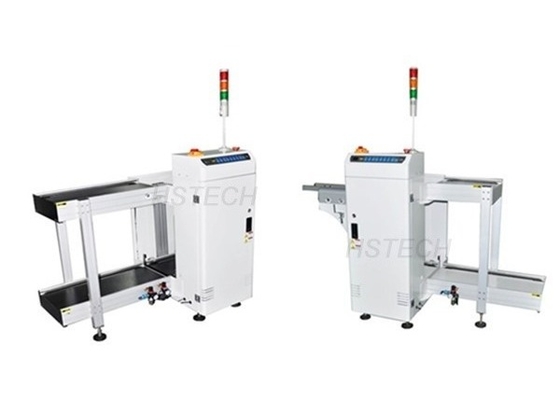

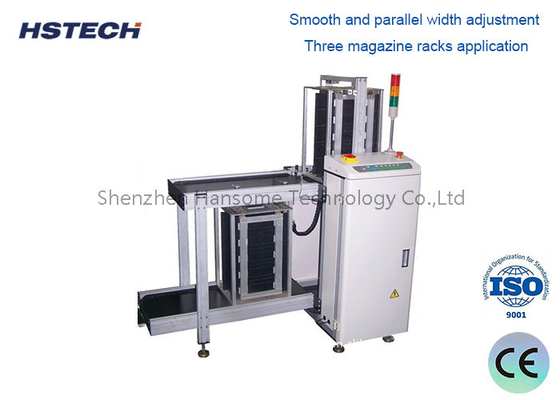

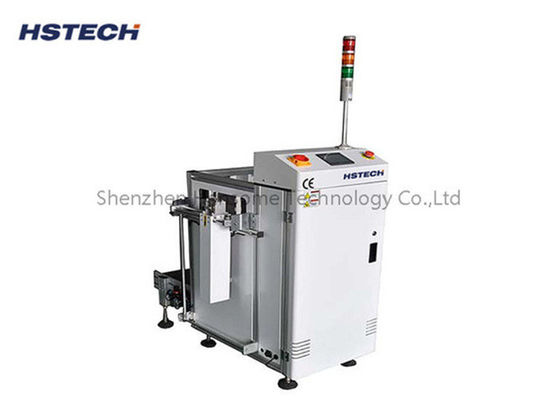

Εικόνες Προϊόντων
