Τόπος καταγωγής: | Κίνα |
Μάρκα: | HSTECH |
Πιστοποίηση: | CE |
Αριθμό μοντέλου: | Ειδικά για την κατασκευή οχημάτων: |
Ποσότητα παραγγελίας min: | 1 σύνολο |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
Χρόνος παράδοσης: | 15~20 ημέρες εργασίας |
Όροι πληρωμής: | T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 50 σετ ανά μήνα |
Ονομασία προϊόντος: | Αυτόματο συγκολλώντας ρομπότ | Κεφαλή συγκόλλησης: | Μονό |
---|---|---|---|
Τετάρτη: | 220V/110V, προαιρετικά | Εξωτερική επικοινωνία: | RS232 |
Πίνακας εργασίας: | Διπλός | Programing: | Διδάσκεις. |

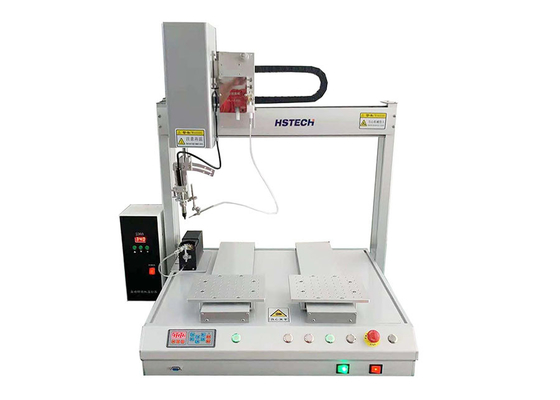

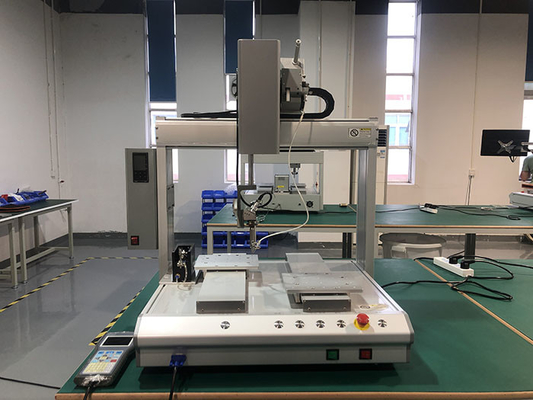

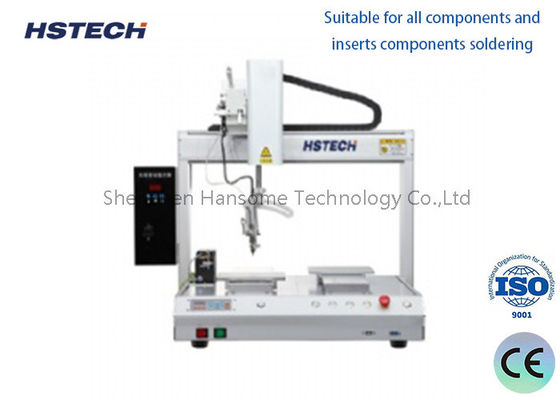

5 άξονες Δύο τραπέζια ρομποτική αυτόματη μηχανή συγκόλλησης με σύστημα φίλτρου καθαρισμού καπνού
Εισαγωγή
Αυτό το ρομπότ συγκόλλησης το ονομάζουμε μηχανή συγκόλλησης 5 άξων, βασίζεται σε ένα ρομπότ συγκόλλησης 4 άξων και συν περιστροφή 360 μοιρών στον άξονα R, έτσι έχει μεγαλύτερο εύρος συγκόλλησης.
Η συγκόλληση είναι η διαδικασία σύνδεσης μεταλλικών εξαρτημάτων με τη χρήση διαφόρων συγχωνευόμενων κράμάτων (φυτών).έτσι ώστε τα συστατικά να σχηματίζουν διαμοριακές επαφές μέσω των επιφανειών τους χωρίς να λιώνουν για να ολοκληρώσουν τη συγκόλληση.
Η συγκόλληση μπορεί να διαιρεθεί σε μαλακή συγκόλληση και σκληρή συγκόλληση.Η σκληρή συγκόλληση χρησιμοποιείται συνήθως για μέταλλα όπως το ασήμιΤα σημεία συγκόλλησής του είναι πολύ ισχυρότερα από τη μαλακή συγκόλληση και η αντοχή της σε κοπή είναι 20 έως 30 φορές μεγαλύτερη από αυτή της μαλακής συγκόλλησης.Ο όρος συγκόλληση χρησιμοποιείται γενικά για τους δύο παραπάνω τύπους θερμικών συνδέσεων, διότι και στις δύο περιπτώσεις η λιωμένη συγκόλληση εγγράφεται σε ένα παρατεταμένο κενό μεταξύ δύο καθαρών και στενών στερεών μεταλλικών επιφανειών που πρόκειται να τοποθετηθούν.
Εφαρμογή
1, Προϊόντα ημιαγωγών
2, οπτικά προϊόντα
3, Ηλεκτρονικά προϊόντα
4, Γενικές οικιακές συσκευές
5, Μηχανές ακριβείας/Ηλεκτρικά προϊόντα
6, Μεγάλης κλίμακας μηχανικά προϊόντα
7, Γενικά καταναλωτικά αγαθά
Χαρακτηριστικά
1, 5 άξονες συγκόλλησης.
2, Stepper έλεγχο κινητήρα.
3, θέρμανση και σπασμένο κασσίτερο έλεγχο.
4, υψηλής ποιότητας Hiwin γραμμικό οδηγό, να εξασφαλίσει την κίνηση ομαλή και επίπεδη.
5, Ευέλικτη συγκόλληση, διαθέσιμη για συγκόλληση σε σημείο, συγκόλληση με αντίσταση και άλλες λειτουργίες.
6Το χέρι του μηχανήματος είναι ένα ιδιωτικό μοντέλο κράματος αλουμινίου, σταθερή δομή, χωρίς κάμψη, αντιβρογχίδα.
7, διδάσκουν pendent προγραμματισμό, μπορεί να αποθηκεύσει 99 ομάδες προγράμματα.
8, σύστημα φίλτρου καθαρισμού καπνού, παρατείνει τη διάρκεια ζωής του σιδήρου συγκόλλησης, βελτιώνει την ποιότητα συγκόλλησης.
Μηχανή συγκόλλησης πλήρως αυτόματη
Οι πλήρως αυτόματες μηχανές συγκόλλησης με χορδή και οι πλήρως αυτόματες μονολιθικές μηχανές συγκόλλησης έχουν τα ακόλουθα πλεονεκτήματα σε σύγκριση με την χειροκίνητη συγκόλληση:
1 Γρήγορη ταχύτητα συγκόλλησης, σταθερότητα καλής ποιότητας, όμορφη επιφάνεια και μηδενικό φαινόμενο συγκόλλησης που προκαλείται από χειροκίνητη συγκόλληση.Η συγκόλληση εξοπλισμού μπορεί να αποφύγει την επίδραση διαφόρων ανθρώπινων παραγόντων κατά τη διάρκεια της χειροκίνητης συγκόλλησης, όπως η επιρροή της ικανότητας του χειριστή, της φυσικής κατάστασης, των συναισθημάτων κλπ., εξασφαλίζοντας έτσι τη συνέπεια και την αξιοπιστία της συγκόλλησης.
2 Μπορεί να μειώσει τον αριθμό των χειριστών και του προσωπικού επιθεώρησης, να μειώσει τη δυσκολία διαχείρισης και το κόστος του προϊόντος.Και η ετήσια πρόσληψη είναι το πιο ενοχλητικό πράγμα για τα αφεντικά.Οι αυτόματες μηχανές συγκόλλησης μπορούν να μειώσουν σημαντικά τον αριθμό των εργαζομένων.
Η αξιόπιστη συγκόλληση της μηχανής συγκόλλησης με ράβδο είναι πολύ μεγαλύτερη από εκείνη της χειροκίνητης συγκόλλησης.
Προδιαγραφές
Σχήμα | Ειδικά για την κατασκευή οχημάτων: |
Ηλεκτρική τροφοδοσία | Διοδηγός μέσου όρου AC110V/220V |
Πίεση αέρα | 00,45-0,5Mpa |
Άξονας | 5 |
Πεδίο μετακίνησης |
X 500 χιλιοστά |
Y1 300 mm | |
Y2 300 mm | |
Z 100 mm | |
R 360 βαθμούς | |
Ταχύτητα κίνησης |
X/Y1/Y2 1-600mm/s |
Z 1-300mm/s | |
R 1-100 mm/s | |
Μέθοδος μεταφοράς | Γραμμικός οδηγός |
Επαναλαμβανόμενη ακρίβεια | ±0,05 mm |
Δυνατότητα φόρτωσης πλατφόρμας | 10 κιλά |
Δυνατότητα φόρτωσης στον άξονα Z | 5 κιλά |
Y μέγεθος πλατφόρμας | 190*150mm |
Δύναμη θέρμανσης | 150W |
Τρόπος επεξεργασίας | Πίνακας χειρισμού |
Δυνατότητα προγράμματος | 99 |
Λιμένας επικοινωνίας | RS232 |
Τροφή | Σύστημα τροφοδοσίας μονοκασσίτερου |
Διάμετρος κασσίτερου συγκόλλησης | 00,3-1,5 mm |
Μέγεθος μηχανής | 720*580*645mm |
Καθαρό βάρος | 65 κιλά |
