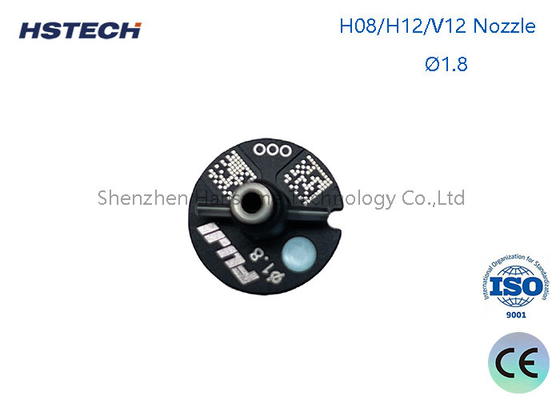

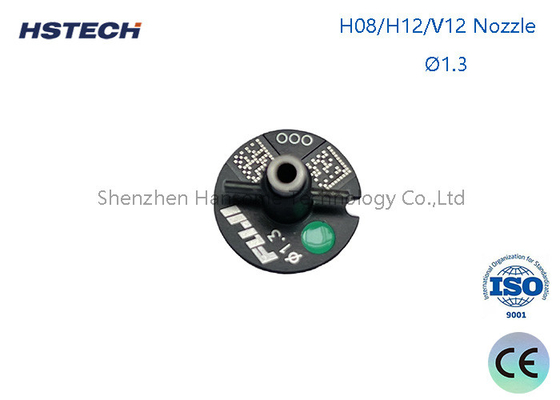

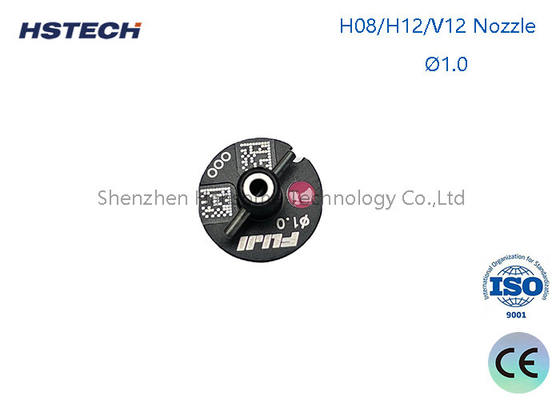

Αρχικό νέο SMT NOZZLE FUJI NXT H08M Χρήση για SMD Component Complete

Αρχική νέα SMT NOZZLE FUJI NXT H08M Χρήση για SMD Component Πλήρεις προδιαγραφές και μοντέλα

Εισαγωγή
Ο πύργος SMT είναι εγκατεστημένος στο κεφάλι του πακέτου και χρησιμοποιείται για να πάρει τα πακέτα των εξαρτημάτων και να τα τοποθετήσει στην πλακέτα κυκλωμάτων.έχουν τεθεί υψηλότερες απαιτήσεις για την ακρίβεια των μηχανών τοποθέτησης, καθώς και υψηλότερες απαιτήσεις για την ακρίβεια και την ποιότητα των ακροβομβίδων SMT.

Η βύσμα SMT (Surface Mount Technology) είναι ένα σημαντικό εργαλείο που χρησιμοποιείται σε αυτοματοποιημένο εξοπλισμό τοποθέτησης ηλεκτρονικών εξαρτημάτων, που χρησιμοποιείται για την ανάληψη και τοποθέτηση μικρών ηλεκτρονικών εξαρτημάτων.Υπάρχουν πολλοί τύποι ακροφύσια SMT σύμφωνα με τις διαφορετικές ανάγκεςΣυνήθως, αυτά περιλαμβάνουν:

Επιπλέον, υπάρχουν ορισμένοι ειδικοί τύποι ακροφύλλων, όπως περιστρεφόμενοι ακροφύλλοι, ακροφύλλοι αγκώνα κλπ., οι οποίοι μπορούν να επιλεγούν και να χρησιμοποιούνται σύμφωνα με τις ειδικές απαιτήσεις τοποθέτησης.Πρέπει να σημειωθεί ότι διαφορετικά ακροφύσια είναι κατάλληλα για ηλεκτρονικά εξαρτήματα διαφορετικού μεγέθους και σχήματοςΗ επιλογή του κατάλληλου τύπου ακροβωτίου είναι πολύ σημαντική για την αποτελεσματικότητα και την ποιότητα των εργασιών τοποθέτησης.

Σχήμα ακροβωτίου

Το σχήμα του ακροβωτίου αναρρόφησης περιλαμβάνει τετράγωνη τρύπα, στρογγυλή τρύπα, V αυλάκι κλπ. Τα εξατομικευμένα ακροβώτια αναρρόφησης επιλέγουν γενικά επίπεδα σημεία αναρρόφησης με βάση το σχήμα του υλικού.Μερικά είναι κατασκευασμένα σε επιμήκη ακροφύσια αναρρόφησης που εκτείνονται στο αυλάκι του υλικού για να τα απορροφήσουν επίπεδαΑν οι άκρες είναι επίπεδες, αν η μέση είναι ανώμαλη, πρέπει να κατασκευαστεί μια γέφυρα.Μερικά υλικά είναι κολλώδη και δύσκολο να σβήσουν., έτσι πρέπει να κάνετε μερικές αυλακώσεις στο τοίχωμα του ακροφύσκου αναρρόφησης ή να κάνετε μια λαστιχένια κεφαλή.
Κατά τη χρήση των ακροβομβίδων SMT, πρέπει να δίνεται προσοχή στον καθαρισμό και τη συντήρηση, ώστε να μπορούν να ανακυκλωθούν και να μειωθούν τα έξοδα παραγωγής.

Μέρος μοντέλου FUJI

H08M 3.7 ακροφύσιο

H08M 7.0 ακροφύσιο

H08M 1.8 ακροφύσιο

H08M 2.5 ακροφύσιο

H02F 10.0G πίδακας AA6NF04

H02F 7.0G πίδακας AA6NE0

Σφουγγάρι H02F 7.0G

Λόγοι για τους οποίους η βρύση SMT δεν μπορεί να αντλήσει τα εξαρτήματα

(1) Η αρνητική πίεση στο κενό είναι ανεπαρκής.που απορροφά τα συστατικά στο ακροφύσιο αναρρόφησηςΓια να διαπιστωθεί αν τα συστατικά που συλλέγονται από τον πύραυλο αναρρόφησης είναι ανώμαλα, χρησιμοποιείται γενικά η μέθοδος ανίχνευσης αρνητικής πίεσης.Όταν η αρνητική πίεση Όταν η τιμή ανίχνευσης του αισθητήρα είναι εντός ενός ορισμένου εύρους, η μηχανή θεωρεί ότι η αναρρόφηση είναι κανονική, διαφορετικά θεωρεί ότι η αναρρόφηση είναι κακή.

Η παραμόρφωση, η απόφραξη και η βλάβη του ακροφύσκου αναρρόφησης προκαλούν ανεπαρκή πίεση αέρα, γεγονός που καθιστά αδύνατο να ρουφηχθεί το εξαρτήμα.ο βαθμός φθοράς των ακροβωτίων αναρρόφησης πρέπει να ελέγχεται τακτικά και τα σοβαρά πρέπει να αντικαθίστανται.

(3) Επίδραση του τροφοδοτητή, ο τροφοδοτητής τροφοδοτείται κακώς (η τροφοδοτική συσκευή είναι κατεστραμμένη), η τρύπα της ζώνης υλικού δεν κολλάει στην τροφοδοτική συσκευή, υπάρχουν ξένα αντικείμενα κάτω από την τροφοδοτική συσκευή,το περιεχόμενο του περιεχομένου είναι φθαρμένο), η ζώνη πίεσης Το κάλυμμα, το ελατήριο και άλλοι μηχανισμοί λειτουργίας μπορεί να παραμορφωθούν, να σκουριάσουν κλπ., γεγονός που μπορεί να προκαλέσει ρουφήγηση των εξαρτημάτων προς τα πλάγια, να τους κάνει να σταθούν όρθιοι ή να μην μπορούν να ρουφηθούν.θα πρέπει να διεξάγονται τακτικοί έλεγχοι και τα προβλήματα να αντιμετωπίζονται εγκαίρως, ώστε να αποφεύγεται μεγάλη ποσότητα απόβλητων εξαρτημάτων.

(4) Επίδραση του ύψους αναρρόφησης: Το ιδανικό ύψος αναρρόφησης είναι όταν ο πύργος της μηχανής τοποθέτησης έρχεται σε επαφή με την επιφάνεια του εξαρτήματος και στη συνέχεια πιέζει προς τα κάτω 0,05 mm.Αν το βάθος της κατάθλιψης είναι πολύ μεγάλοΑν η κατάσταση της αναρρόφησης ενός συγκεκριμένου στοιχείου δεν είναι καλή, το ύψος της αναρρόφησης μπορεί να ρυθμιστεί ελαφρώς προς τα πάνω.όπως 0.05 χιλιοστών.

(5) Προβλήματα με τα εισερχόμενα υλικά. Υπάρχουν προβλήματα ποιότητας στις συσκευασίες των συστατικών τσιπ που παράγονται από ορισμένους κατασκευαστές.η προσκόλληση μεταξύ της ταινίας χαρτιού και της πλαστικής ταινίας είναι πολύ μεγάληΟι πιθανές αιτίες για την αδυναμία ανάληψης
