| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HSTECH |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | QL800A |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
| Χρόνος παράδοσης: | 1 μήνα |
| Όροι πληρωμής: | D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 20 σετ ανά μήνα |
| Ονομασία του προϊόντος: | Μηχανή δρομολογητών PCB | Χρώμα: | Λευκό |
|---|---|---|---|
| Πλατφόρμα: | Διπλό. | Εργαλείο κοπής: | Τεχνουργήματα αλεξίπτωσης |
| Σύστημα λειτουργίας: | Λεπτομέρια | Συλλογή σκουπιδιών: | Συλλέκτης σκόνης |
| Εγγύηση: | 1 έτος | Τετάρτη: | AC380V 50Hz |

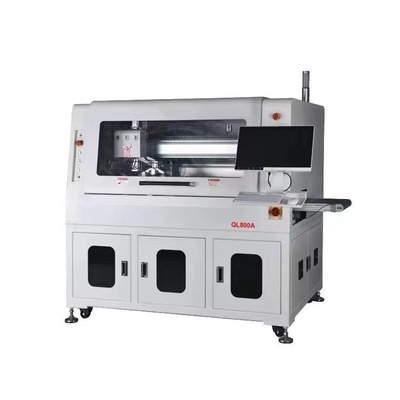

Μηχανή διαδρόμου PCB υψηλής απόδοσης για γρήγορη και ακριβή κοπή
Εισαγωγή
Αυτό το μηχάνημα είναι ένα αυτοματοποιημένο PCBA μηχανή διαδρομής, το PCBA σταθερό με jig για αυτόματη κάτω πλευρά διαδρομής,και μετά τη διαδρομή της μηχανής χρησιμοποιούν την έγχυση ακροφύσιο για να πάρει και να τοποθετήσει το PCBA με jig μαζίΧρησιμοποιείται για τον διαχωρισμό της τρύπας σφραγίδας, του PCB καμπύλης και άλλων ακανόνιστων συνδεδεμένων PCB.
Χαρακτηριστικά
1.Αυτοματοποιημένη λειτουργία: Ο διαχωριστής PCB υιοθετεί ένα αυτοματοποιημένο σύστημα ελέγχου, το οποίο μπορεί να επιτύχει αυτοματοποιημένες διαδικασίες κοπής.και η μηχανή μπορεί να λειτουργήσει σύμφωνα με την προκαθορισμένη μέθοδο, βελτιώνοντας την αποτελεσματικότητα και την ακρίβεια της παραγωγής.
2.Αύξητη ακρίβεια κοπής: Ο διαχωριστής PCB υιοθετεί προηγμένη τεχνολογία κοπής, η οποία μπορεί να επιτύχει κοπή υψηλής ακρίβειας.Μπορεί να κόψει πλακέτες PCB σε ακριβή σχήματα και μεγέθη σύμφωνα με προκαθορισμένα περιγράμματα κυκλώματος και τις απαιτήσεις μεγέθους, διασφαλίζοντας την ποιότητα και τη συνοχή κάθε πίνακα.
3Πολυλειτουργικότητα: Οι διαχωριστές PCB έχουν συνήθως πολλαπλούς τρόπους κοπής και εργαλεία, τα οποία μπορούν να προσαρμοστούν σε διαφορετικούς τύπους πλακών PCB και ανάγκες κοπής.Τρίχωμα σε σχήμα V, κυκλική κοπή κλπ. για την κάλυψη των αναγκών κοπής των πλακών με διαφορετικά σχήματα.
4Υψηλή αποτελεσματικότητα και εξοικονόμηση κόστους: Η αυτοματοποιημένη λειτουργία και η ικανότητα κοπής υψηλής ακρίβειας των διαχωριστικών PCB τους επιτρέπουν να επιτύχουν αποτελεσματική παραγωγή.Μπορεί να ολοκληρώσει γρήγορα και με ακρίβεια τις εργασίες κοπήςΤαυτόχρονα, μπορεί επίσης να μειώσει τα λάθη και τις ζημίες που προκαλούνται από χειροκίνητες εργασίες, να βελτιώσει την ποιότητα και την αξιοπιστία της παραγωγής.
5Ευελιξία και προσαρμοστικότητα: Οι διαχωριστές PCB έχουν υψηλή ευελιξία και προσαρμοστικότητα.Οι φορείς εκμετάλλευσης μπορούν να προσαρμόσουν τις παραμέτρους κοπής σύμφωνα με τις πραγματικές ανάγκες για να προσαρμοστούν σε διαφορετικούς τύπους και μεγέθη πλακών PCBΑυτό το καθιστά κατάλληλο για τις ανάγκες της παραγωγής μικρών παρτίδων και της εξατομικευμένης παραγωγής.
Τεχνικές λεπτομέρειες
| Σχήμα | QL800A | |
| Μέγιστο μέγεθος PCB | 260x340 χιλιοστά | |
| Μίν. μέγεθος PCB | 50x50 χιλιοστά | |
| Μοντέλο | 0.4-6mm | |
| Υψόμετρο μετάδοσης | 900±50 mm | |
| Κατεύθυνση μεταφοράς | Αριστερά προς τα δεξιά | |
| Ταχύτητα μεταφοράς | 1500 mm/s (μέγιστο) ρυθμιζόμενο | |
| Τρόπος φόρτωσης | Σιδηρόδρομος-οδηγός μεταφοράς τύπου τμήματος | |
| Ρυθμίσεις πλάτους σιδηροτροχιάς | Αυτοματοποιημένο | |
| Διασύνδεση επικοινωνίας | SMEMA | |
| Τοποθέτηση PCB | Τοποθέτηση των νημάτων | |
| Σύστημα διαλογής | Αφαίρεση αναρρόφησης κενού | |
| Στρίψιμο σφηνίδας/ταχύτητα | 60,000 rpm/min, μάρκα Γερμανίας ((προαιρετικά 100,000 rpm/min, μάρκα Γερμανίας) | |
| Τύπος ψύξης | Τύπος αυτοψύξης | |
| Αυτόματη αλλαγή εργαλείου | Προαιρετικό | |
| Έλεγχος του μαχαιριού. | - Ναι, ναι. | |
| Ταχύτητα διαχωρισμού | 5-100mm/s | |
| Ακριβότητα κοπής | ±0,05 mm | |
| Συσκευή άλεσης | φ0,8~φ3,0 περιστροφή δεξιάς πλευράς, σκελετός από χάλυβα βολφραμίου | |
| Επαναλαμβανόμενη ακρίβεια θέσης | ±0,1 mm | |
| Συντονισμένη ταχύτητα κίνησης | 1000 mm/s | |
| Τύπος πλάκας εξωτερικής | Μονάδα μεταφοράς ζώνης ESD / μονάδα προώθησης παρτίδας | |
| Συλλογή αποβλήτων | Συλλογή απορριμμάτων από ντουλάπια | |
| Προγραμματισμός διαδικασιών | Εισαγωγή / επεξεργασία προγράμματος σχεδιασμού GERBER μέσω οπτικού συστήματος | |
| Προμήθεια αέρα | 5-8 kg/cm3 | |
| Ηλεκτρική τροφοδοσία | AC380V, 50/60Hz, 3KW | |
| Μέγεθος μηχανής | 1500x850x1600 mm | |
| Βάρος | Περίπου 800 κιλά | |
Μέγεθος μηχανής
Δρόμος μεγέθους κάτω και συλλέκτης σκόνης
Εξαιρετικό σύστημα CCD με κάμερα απεικόνισης, φακούς moritex και πηγή φωτός μετρήσεων - επιπέδου, για να υποστηρίξει την βαθμονόμηση, την αντιστάθμιση και την τοποθέτηση της μηχανής,Με μεγάλη σταθερότητα και αντιασχολική ικανότητα.

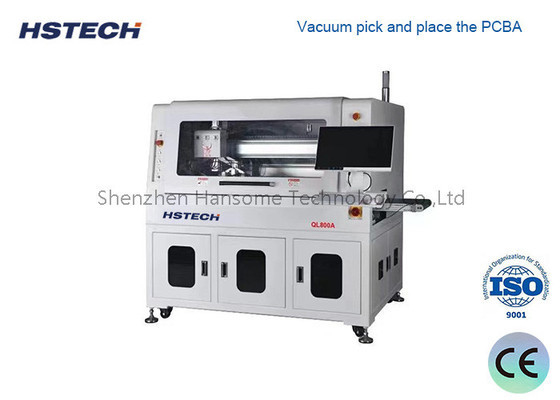

Παντοδύναμη κενή ρουφή για τη συλλογή, τοποθέτηση, εκφόρτωση και παραγωγή.
Σύστημα σύνθετης εκφόρτωσης, χρησιμοποιήθηκε η αντιστατική ζώνη ESD για τη μεταφορά του διαχωρισμένου προϊόντος στην επάνω πλευρά και το απόβλητο μεταφέρεται στην κάτω πλευρά, εξοικονομώντας πολύ χώρο με αυτή τη μέθοδο.
