| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HSTECH |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | HS-GT++ |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
| Χρόνος παράδοσης: | 7~9 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100 σετ ανά μήνα |
| Ονομασία προϊόντος: | Αυτόματη μηχανή εκτύπωσης με στίγμα | Εγγύηση: | 1 έτος |
|---|---|---|---|
| Έλεγχος: | οθόνη αφής | Ετικέτα ρελέ: | Σνάιντερ |
| Οπτοηλεκτρονικός διακόπτης: | OMRON | Υλικό: | Σύνθετα αλουμινίου |
| Υπόθεση: | Νέο | Σήμα: | SMEMA |
| Εφαρμογή: | Ηλεκτρονική συνέλευση | Χρώμα: | Ασημένιο |
| Σύστημα ελέγχου: | ΠΛΚ | OEM/ODM: | Διαθέσιμο |
| Κατανάλωση ενέργειας: | 200W | Τύπος: | Αυτοματοποιημένο |

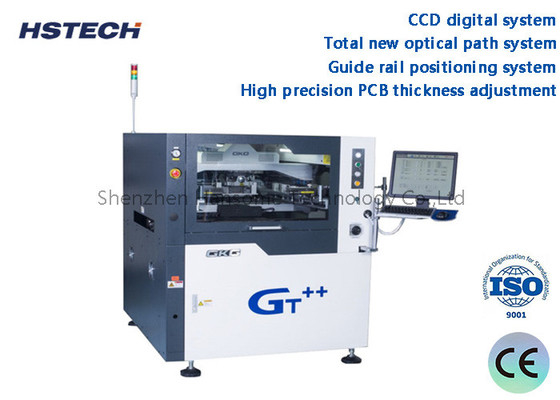

Σύστημα ψηφιακής ρύθμισης πάχους PCB υψηλής ακρίβειας
Εισαγωγή

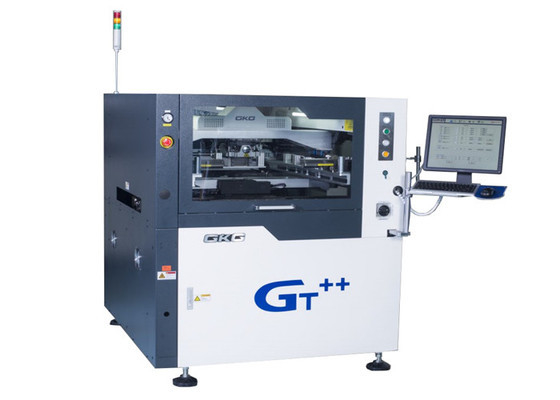

Το G9 + αυτόματο μηχανή εκτύπωσης πάστα συγκόλλησης είναι ένα υψηλού επιπέδου μηχανή για SMT υψηλού επιπέδου εφαρμογή, το πλάτος του GT ++ BTB είναι μόνο 2830mm,μπορεί να ικανοποιεί απόλυτα τις απαιτήσεις της διαδικασίας εκτύπωσης της κλάσης 030152025 γωνία, υψηλή ακρίβεια και υψηλή ταχύτητα.
Χαρακτηριστικά
1, CCD ψηφιακό σύστημα, εντελώς νέο σύστημα οπτικής διαδρομής, ομοιόμορφο κυκλικό φως και υψηλή φωτεινότητα της ομοαξονικής φωτεινής πηγής.που επιτρέπουν την εύκολη αναγνώριση διαφορετικών σημείων σήμανσης (συμπεριλαμβανομένων των ανισόμετρων σημείων σήμανσης), όπως η επικάλυψη από κασσίτερο, επικάλυψη με χαλκό, επικάλυψη με ασήμι, συγκόλληση με θερμό αέρα, FPC και διάφορα είδη διαφορετικού χρώματος PCB.
| Σχήμα | GT++ |
| Μέγιστο μέγεθος PCB | 510x510 χιλιοστά |
| Μίν. μέγεθος PCB | 50x50 χιλιοστά |
| Μοντέλο | 0.4-6mm |
| Μέγιστο βάρος της σανίδας | 5 κιλά |
| Υψόμετρο μεταφοράς | 900±40 mm |
| Διαχωρισμός στην άκρη του πίνακα | 2.5mm |
| Υψόμετρος της σανίδας | 23 χιλιοστά |
| Κατεύθυνση μεταφοράς | Ε, Ε, Ε, Ε. |
| Ταχύτητα μεταφοράς | μέγιστο 1500 mm/s, πρόγραμμα ελέγχου |
| Μέθοδος μεταφοράς | Ένα στάδιο |
| Τοποθέτηση PCB (μέθοδος υποστήριξης) | Μαγνητική καρφίτσα/στοιχείο στήριξης/αυτόματο τραπέζι άνω κάτω |
| Σύστημα συμπίεσης PCB |
Πατενταρισμένο πάνω από την επάνω σφραγίδα
|
| Κλειδώσεις πλευρικών | |
| Λειτουργία προσρόφησης | |
| Εκτύπωση |
0-20 mm
|
|
Τρόπος εκτύπωσης
|
μία/δύο φορές
|
|
Ταχύτητα εκτύπωσης
|
10-200 mm/sec
|
|
Τρόπος εκτύπωσης
|
Ένα / Δύο
|
|
Τύπος σφουγγαριού
|
Τεχνητήριος / χάλυβας Squeegee Blade ((Ογκό 45°/55°/60°)
|
| Πίεση εκτύπωσης | 0.5-10 κιλά |
| Μέγεθος πλαισίου υποδείγματος | 470*370mm~737*737mm(ώρος 20-40mm) |
|
Σύστημα καθαρισμού
|
Συστήματα καθαρισμού τύπου βροχής
|
| Ξηρό, υγρό κενό τρεις συνθήκες | |
| Καθαρισμός μπρος-πίσω | |
|
Επικαιροποιημένο σύστημα
|
10x8 χιλιοστά
|
| Τύποι εμπιστευτικών σημάτων | Τυπικό σχήμα καταπιστευματικού σήματος |
| Πάρκα | |
| Τρύπα | |
| Σύστημα κάμερας | Ψάξτε προς τα πάνω/κάτω οπτική δομή |
| Ψηφιακή κάμερα CCD | |
| Συμφωνία γεωμετρικών σχεδίων |
Απόδοση μηχανής
| Σχήμα | GT++ |
| Επαναλαμβανόμενη ακρίβεια θέσης | ± 12,5um@6,CPK≥2.0 |
| Ακρίβεια εκτύπωσης | ±18um@6,CPK≥2.0 |
| Χρόνος κύκλου εκτύπωσης | < 7,5 δευτερόλεπτα |
| Βάσει του συστήματος δοκιμής τρίτου μέρους (CTQ) επαληθεύστε την πραγματική θέση εκτύπωσης πάστα συγκόλλησης επαναλάβετε την ακρίβεια | |
Συνολική προδιαγραφή μηχανής
|
Ηλεκτρική τροφοδοσία
|
Δρομολογιακό ρεύμα: 220±10%, 50/60HZ, 3,0 kW
|
|
Πίεση αέρα
|
4~6 kgf/cm2
|
|
Κατανάλωση αέρα
|
περίπου 5L/min
|
|
Θερμοκρασία λειτουργίας
|
-20°C~+45°C |
|
Υγρασία λειτουργίας
|
30%~60%
|
| Μέγεθος μηχανής(χωρίς το φως του πύργου) |
1240 ((L) x 1410 ((W) x 1500 (H) mm
|
|
Βάρος μηχανής
|
Περίπου 1100 κιλά. |
