| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HSTECH |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | ΕΥ-ΓΣΕ |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
| Χρόνος παράδοσης: | 7~9 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100 σετ ανά μήνα |
| Ονομασία προϊόντος: | Αυτόματος εκτυπωτής κολλών ύλης συγκολλήσεως | Εγγύηση: | 1 έτος |
|---|---|---|---|
| Έλεγχος: | οθόνη αφής | Ετικέτα ρελέ: | Σνάιντερ |
| Οπτοηλεκτρονικός διακόπτης: | OMRON | Υλικό: | Σύνθετα αλουμινίου |
| Υπόθεση: | Νέο | Σήμα: | SMEMA |
| Εφαρμογή: | Ηλεκτρονική συνέλευση | Χρώμα: | Ασημένιο |
| Σύστημα ελέγχου: | ΠΛΚ | OEM/ODM: | Διαθέσιμο |
| Κατανάλωση ενέργειας: | 200W | Τύπος: | Αυτοματοποιημένο |

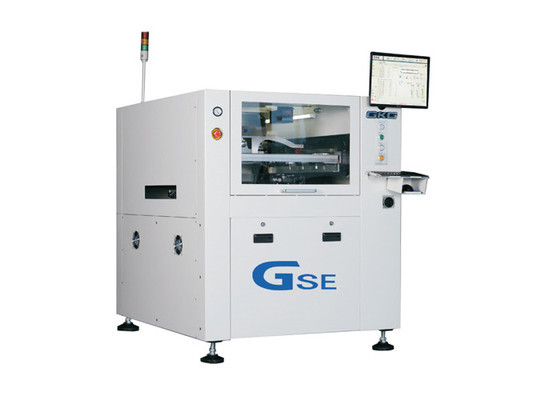

Χρησιμοποιώντας τα Windows XP/Win7 Διασύνδεση λειτουργίας Υψηλής προσαρμοστικότητας Σιδηρουργικού πλέγματος Σύστημα στερεώματος πλαισίου Αυτοματοποιημένος εκτυπωτής προτύπων
Εισαγωγή
Η GLE αυτόματη μηχανή εκτύπωσης πάστες συγκόλλησης είναι μια υψηλής ποιότητας μηχανή για εφαρμογές SMT μεγάλης κλίμακας. Το πλάτος της Gt-S είναι μόνο 2830mm. Μπορεί να ανταποκριθεί τέλεια στις απαιτήσεις της διαδικασίας εκτύπωσης του 01005,0.3 pitch και άλλες λεπτές αποστάσεις, είναι υψηλή ακρίβεια και υψηλή ταχύτητα.
Χαρακτηριστικά
1Η πλατφόρμα GKG είναι σταθερή και εύκολη στη ρύθμιση, μπορεί να ρυθμίσει γρήγορα το ύψος ρύθμισης πινών PCB με διαφορετικό πάχος.
| Σχήμα | ΓΣΕ |
| Μέγεθος στίγματος | 370x370mm (μέγεθος ελάχιστο) |
| 737x737mm (μέγιστο μέγεθος) | |
| 20-40 mm ((πλάτος) | |
| Μέγιστο μέγεθος PCB | 400x340 χιλιοστά |
| Μίν. μέγεθος PCB | 50x50 χιλιοστά |
| Μοντέλο | 0.4-6mm |
| Πίνακας διαμόρφωσης PCB | μέγιστη διαγώνια PCB 1% |
| Υψόμετρο μεταφοράς | 900±40 mm |
| Κατεύθυνση μεταφοράς | Ε, Ε, Ε, Ε. |
| Ταχύτητα μεταφοράς | μέγιστο 1500mm/s, μπορεί να ρυθμιστεί |
| Μέθοδος μεταφοράς | Ένα στάδιο |
| Εναρμόνιση | αυτόματη |
| Διασύνδεση Ε/Υ | SMEMA |
| Τοποθέτηση PCB (μέθοδος υποστήριξης) | Μαγνητική καρφίτσα/στοιχείο στήριξης/τραπέζι προς τα πάνω-κάτω |
| Σύστημα συμπίεσης PCB | Διπλώματα ευρεσιτεχνίας πάνω από την επάνω σφραγίδα/πλευρική σφραγίδα |
| Κεφαλή εκτύπωσης | Δύο ανεξάρτητες μηχανοκίνητες κεφαλές εκτύπωσης |
| Πίεση σφουγγαρίσματος | 0.5~10Kg (Ελέγχος προγράμματος) |
| Ταχύτητα εκτύπωσης | 6-200 mm/sec |
| Τρόπος εκτύπωσης | Ένα / Δύο |
| Τύπος σφουγγαριού | Τεχνητήριος / χάλυβας Squeegee Blade ((Ογκό 45°/55°/60°) |
| Σύστημα καθαρισμού | Ενισχυμένη απορρόφηση κενού, στεγνή, υγρή, κενό τρεις λειτουργίες |
| Επικαιροποιημένο σύστημα | 8x6 χιλιοστά |
| Πεδίο ρύθμισης μηχανής | Χ: ± 3 mm, Υ: ± 7 mm, θ: ± 2° |
| Οραματισμός | Ψάξτε προς τα πάνω/κάτω Οπτική δομή/CCD/Γεωμετρία |
Συνολική προδιαγραφή μηχανής
| Επαναλαμβάνεται ακρίβεια θέσης | ±0,01 mm |
| Ακριβότητα Τύπου | ±0,025 mm |
| Χρόνος κύκλου | < 8 δευτερόλεπτα |
| Αλλαγή προϊόντος | Παλιά: <3 λεπτά, νέα: <5 λεπτά |
| Προμήθεια αέρα | 4 έως 6 kgf/cm |
| Ηλεκτρική τροφοδοσία | Δυναμικό ρεύματος AC: 220±10%, 50/60HZ, 2,5 kW |
| Μέθοδος ελέγχου | ΕΠ |
| Σύστημα λειτουργίας | Windows XP/Win7 |
| Μέγεθος μηχανής | 1158 ((L) x 1362 ((W) x 1463 (H) mm |
| Βάρος μηχανής | Περίπου 1000 κιλά. |
