| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | GKG |
| Πιστοποίηση: | CE,TUV,ROHS |
| Αριθμό μοντέλου: | gle |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
| Χρόνος παράδοσης: | 7-15 ημέρες |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100 σετ ανά μήνα |
| Ονομασία προϊόντος: | Αυτόματος εκτυπωτής κολλών ύλης συγκολλήσεως | Άλλο όνομα: | αυτόματη μηχανή εκτύπωσης οθόνης |
|---|---|---|---|
| Μέγεθος PCB: | 50x50~510x510mm | Υψόμετρο μεταφοράς: | 900±40mm |
| Πίεση αέρα: | 46kgf/cm ³ | Διασύνδεση I/Ov: | SMEMA |

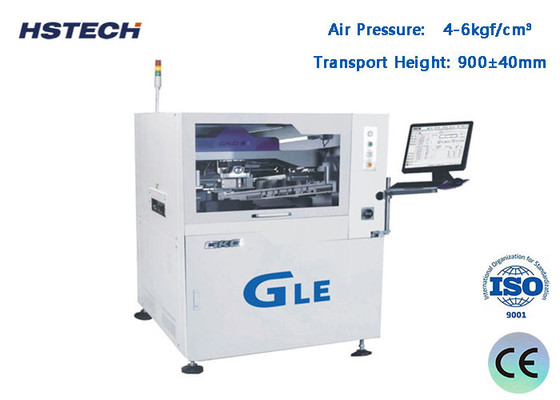

Ακριβότητα 01005 0.3Pitch CCD Ψηφιακή κάμερα SMT Πινακτής Στένσιλ
Εισαγωγή

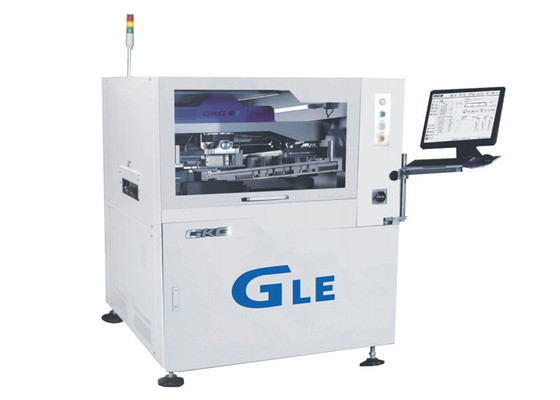

Το GLE αυτόματη μηχανή εκτύπωσης πάστες συγκόλλησης είναι μια υψηλού επιπέδου μηχανή για εφαρμογές SMT μεγάλης κλίμακας. Το πλάτος των Gts είναι μόνο 2830mm. Μπορεί να ανταποκριθεί τέλεια στις απαιτήσεις της διαδικασίας εκτύπωσης του 01005,0.3 pitch και άλλες λεπτές αποστάσεις, είναι υψηλή ακρίβεια και υψηλή ταχύτητα.
Προδιαγραφές
| Σχήμα | GLE |
| Μέγιστο μέγεθος PCB | 510x510 χιλιοστά |
| Μίν. μέγεθος PCB | 50x50 χιλιοστά |
| Μοντέλο | 0.4-6mm |
| Μέγιστο βάρος της σανίδας | 5 κιλά |
| Υψόμετρο μεταφοράς | 900±40 mm |
| Διαχωρισμός στην άκρη του πίνακα | 2.5mm |
| Υψόμετρος της σανίδας | 23 χιλιοστά |
| Κατεύθυνση μεταφοράς | Ε, Ε, Ε, Ε. |
| Ταχύτητα μεταφοράς | μέγιστο 1500 mm/s, πρόγραμμα ελέγχου |
| Μέθοδος μεταφοράς | Ένα στάδιο |
| Εναρμόνιση | αυτόματη |
| Διασύνδεση Ε/Υ | SMEMA |
| Τοποθέτηση PCB (μέθοδος υποστήριξης) | Μαγνητική καρφίτσα/στοιχείο στήριξης/τραπέζι προς τα πάνω-κάτω |
| Σύστημα συμπίεσης PCB |
Πατενταρισμένο πάνω από την επάνω σφραγίδα
|
| Κλειδώσεις πλευρικών | |
| Λειτουργία προσρόφησης | |
| Εκτύπωση |
0-20 mm
|
|
Τρόπος εκτύπωσης
|
μία/δύο φορές
|
|
Ταχύτητα εκτύπωσης
|
10-200 mm/sec
|
|
Τρόπος εκτύπωσης
|
Ένα / Δύο
|
|
Τύπος σφουγγαριού
|
Τεχνητήριος / χάλυβας Squeegee Blade ((Ογκό 45°/55°/60°)
|
| Πίεση εκτύπωσης | 0.5-10 κιλά |
| Μέγεθος πλαισίου υποδείγματος | 470*370mm~737*737mm |
|
Σύστημα καθαρισμού
|
Συστήματα καθαρισμού τύπου βροχής
|
| Ενισχυμένη απορρόφηση κενού | |
| Ξηρό, υγρό κενό τρεις συνθήκες | |
|
Επικαιροποιημένο σύστημα
|
10x8 χιλιοστά
|
| Τύποι εμπιστευτικών σημάτων | Τυπικό σχήμα καταπιστευματικού σήματος |
| Πάρκα | |
| Τρύπα | |
| Σύστημα κάμερας | Ψάξτε προς τα πάνω/κάτω οπτική δομή |
| Ψηφιακή κάμερα CCD | |
| Συμφωνία γεωμετρικών σχεδίων |
Απόδοση μηχανής
| Σχήμα | GLE |
| Επαναλαμβανόμενη ακρίβεια θέσης | ± 12,5um@6,CPK≥2.0 |
| Ακρίβεια εκτύπωσης | ±20um@6,CPK≥2.0 |
| Χρόνος κύκλου εκτύπωσης | < 7,5 δευτερόλεπτα |
| Βάσει του συστήματος δοκιμής τρίτου μέρους (CTQ) επαληθεύστε την πραγματική θέση εκτύπωσης πάστα συγκόλλησης επαναλάβετε την ακρίβεια | |
Συνολική προδιαγραφή μηχανής
|
Ηλεκτρική τροφοδοσία
|
Δρομολογιακό ρεύμα: 220±10%, 50/60HZ, 3,0 kW
|
|
Πίεση αέρα
|
4~6 kgf/cm2
|
|
Κατανάλωση αέρα
|
περίπου 5L/min
|
|
Θερμοκρασία λειτουργίας
|
-20°C~+45°C |
|
Υγρασία λειτουργίας
|
30%~60%
|
|
Μέγεθος μηχανής(χωρίς το φως του πύργου) |
1240 ((L) x 1410 ((W) x 1500 (H) mm
|
|
Βάρος μηχανής
|
Περίπου 1100 κιλά. |
Χαρακτηριστικά
1Η πλατφόρμα GKG είναι σταθερή και εύκολη στη ρύθμιση, μπορεί να ρυθμίσει γρήγορα το ύψος ρύθμισης πινών PCB με διαφορετικό πάχος.
2Σύστημα καθαρισμού: Σύστημα καθαρισμού GKG εξοπλισμένο με τρεις μεθόδους καθαρισμού: στεγνό καθαρισμό, υγρό καθαρισμό, ηλεκτρική σκούπα.Μπορεί επίσης να καθαριστεί χειροκίνητα, εάν ο πελάτης δεν χρειάζεται να χρησιμοποιήσει αυτόματο καθαρισμό για να μειώσει το χρόνο καθαρισμού και να βελτιώσει την αποτελεσματικότητα της παραγωγής.
Το νέο σύστημα σκούπισσης εξασφαλίζει πλήρη επαφή με το στίγμα, αυξημένη πίεση κενού μπορεί αποτελεσματικά να εξαλείψει την υπόλοιπη πάσταστο δίχτυ, το οποίο μπορεί να επιτύχει αποτελεσματική λειτουργία αυτόματου καθαρισμού.
Το μέρος CCD και το σύστημα κλίσης c διαχωρίζονται, όταν λειτουργεί το CCD, το μέρος CCDΗ μηχανή μπορεί να κινηθεί ανεξάρτητα για να μειώσει το φορτίο του κινητήρα και να βελτιώσει την ταχύτητα και την ακρίβεια της μηχανής.
