Τόπος καταγωγής: | Κίνα |
Μάρκα: | GKG |
Πιστοποίηση: | CE,TUV,ROHS |
Αριθμό μοντέλου: | G5 |
Ποσότητα παραγγελίας min: | 1 σύνολο |
---|---|
Τιμή: | Negotiation |
Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
Χρόνος παράδοσης: | 7-15 ημέρες |
Όροι πληρωμής: | T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 100 σετ ανά μήνα |
Ονομασία προϊόντος: | Αυτοματοποιημένος εκτυπωτής προτύπων | Άλλο όνομα: | Μηχανή εκτύπωσης με πάστα συγκόλλησης |
---|---|---|---|
Μέγεθος PCB: | 50x50~400x340mm | Υψόμετρο μεταφοράς: | 900±40mm |
Ρύθμιση πλάτους: | Αυτοματοποιημένο | Διασύνδεση I/Ov: | SMEMA |

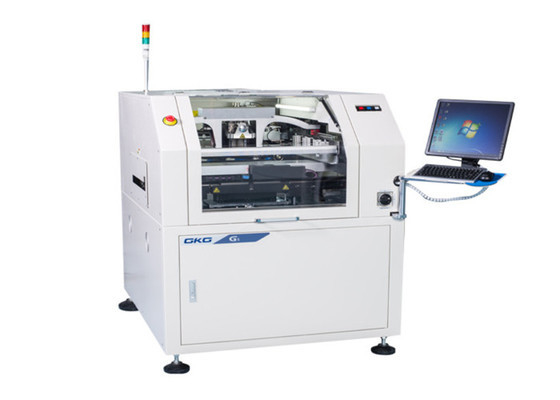

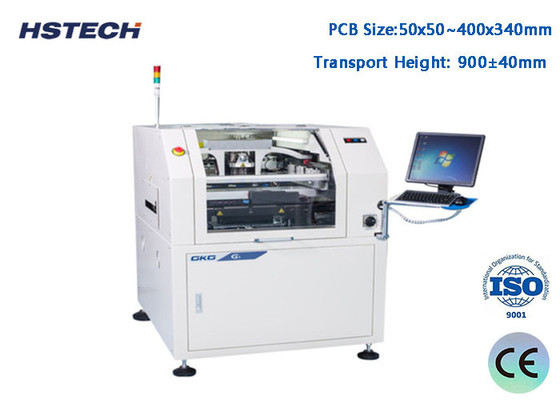

Λεωφορείο λειτουργίας Tower Light GKG SMT Solder Paste Stencil εκτυπωτική μηχανή
Προδιαγραφές
Σχήμα | G5 |
Μέγεθος στίγματος | 370x370mm (μέγεθος ελάχιστο) |
737x737mm (μέγιστο μέγεθος) | |
20-40 mm ((πλάτος) | |
Μέγιστο μέγεθος PCB | 400x340 χιλιοστά |
Μίν. μέγεθος PCB | 50x50 χιλιοστά |
Μοντέλο | 0.4-6mm |
Πίνακας διαμόρφωσης PCB | μέγιστη διαγώνια PCB 1% |
Υψόμετρο μεταφοράς | 900±40 mm |
Κατεύθυνση μεταφοράς | Ε, Ε, Ε, Ε. |
Ταχύτητα μεταφοράς | μέγιστο 1500mm/s, μπορεί να ρυθμιστεί |
Μέθοδος μεταφοράς | Ένα στάδιο |
Εναρμόνιση | αυτόματη |
Διασύνδεση Ε/Υ | SMEMA |
Τοποθέτηση PCB (μέθοδος υποστήριξης) | Μαγνητική καρφίτσα/στοιχείο στήριξης/τραπέζι προς τα πάνω-κάτω |
Σύστημα συμπίεσης PCB |
Διπλώματα ευρεσιτεχνίας πάνω από την επάνω σφραγίδα/πλευρική σφραγίδα
|
Κεφαλή εκτύπωσης |
Δύο ανεξάρτητες μηχανοκίνητες κεφαλές εκτύπωσης
|
Πίεση σφουγγαρίσματος
|
0.5~10Kg (Ελέγχος προγράμματος)
|
Ταχύτητα εκτύπωσης
|
6-200 mm/sec
|
Τρόπος εκτύπωσης
|
Ένα / Δύο
|
Τύπος σφουγγαριού
|
Τεχνητήριος / χάλυβας Squeegee Blade ((Ογκό 45°/55°/60°)
|
Σύστημα καθαρισμού
|
Ενισχυμένη απορρόφηση κενού, στεγνή, υγρή, κενό τρεις λειτουργίες
|
Επικαιροποιημένο σύστημα
|
8x6 χιλιοστά
|
Πεδίο ρύθμισης μηχανής |
Χ: ± 3 mm, Υ: ± 7 mm, θ: ± 2°
|
Οραματισμός |
Ψάξτε προς τα πάνω/κάτω Οπτική δομή/CCD/Γεωμετρία
|
Συνολική προδιαγραφή μηχανής
Επαναλαμβάνεται ακρίβεια θέσης
|
±0,01 mm
|
Ακριβότητα Τύπου
|
±0,025 mm
|
Χρόνος κύκλου
|
< 8 δευτερόλεπτα
|
Αλλαγή προϊόντος
|
Παλιά: <3 λεπτά, νέα: <5 λεπτά |
Προμήθεια αέρα
|
4 έως 6 kgf/cm
|
Ηλεκτρική τροφοδοσία |
Δυναμικό ρεύματος AC: 220±10%, 50/60HZ, 2,5 kW
|
Μέθοδος ελέγχου | ΕΠ |
Σύστημα λειτουργίας |
Windows XP/Win7
|
Μέγεθος μηχανής
|
1140 ((L) x 1364 ((W) x 1404 (H) mm
|
Βάρος μηχανής
|
Περίπου 1000 κιλά. |
Χαρακτηριστικά
1Η πλατφόρμα GKG είναι σταθερή και εύκολη στη ρύθμιση, μπορεί να ρυθμίσει γρήγορα το ύψος ρύθμισης πινών PCB με διαφορετικό πάχος.
2Σύστημα καθαρισμού: Σύστημα καθαρισμού GKG εξοπλισμένο με τρεις μεθόδους καθαρισμού: στεγνό καθαρισμό, υγρό καθαρισμό, ηλεκτρική σκούπα.να χρησιμοποιήσει.
Μπορεί επίσης να καθαριστεί χειροκίνητα εάν ο πελάτης δεν χρειάζεται να χρησιμοποιήσει αυτόματο καθαρισμό για να μειώσει το χρόνο καθαρισμού και να βελτιώσει την αποτελεσματικότητα της παραγωγής.Το νέο σύστημα σκούπισης εξασφαλίζει πλήρη επαφή με το πρότυπο, η αυξημένη αναρρόφηση υπό κενό μπορεί αποτελεσματικά να εξαλείψει την υπόλοιπη πάσταστο δίχτυ, το οποίο μπορεί να επιτύχει αποτελεσματική λειτουργία αυτόματου καθαρισμού.
Το μέρος CCD και το σύστημα κλίσης c διαχωρίζονται, όταν λειτουργεί το CCD, το μέρος CCDΗ μηχανή μπορεί να κινηθεί ανεξάρτητα για να μειώσει το φορτίο του κινητήρα και να βελτιώσει την ταχύτητα και την ακρίβεια της μηχανής.
