| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HSTECH |
| Πιστοποίηση: | CE,TUV |
| Αριθμό μοντέλου: | HS-CC300 |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Κουτί από ξύλο, με αφρό μέσα |
| Χρόνος παράδοσης: | 10-20 ημέρες |
| Όροι πληρωμής: | Λ/Κ, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100 σετ ανά μήνα |
| Ονομασία του προϊόντος: | Μηχανή επιλεκτικής επικάλυψης 3άξονων | Άξονας: | 3 Aixs ή 5Axis |
|---|---|---|---|
| Ηλεκτρική τροφοδοσία: | Δυναμικό ρεύματος: | Υψόμετρο μεταφοράς: | 920±20mm |
| Βάρος μηχανής: | 600 κιλά | Μέγεθος μηχανής: | 1060x1200x1700 χιλιοστά |

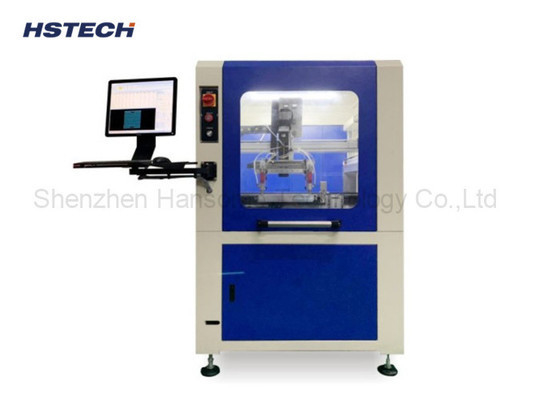

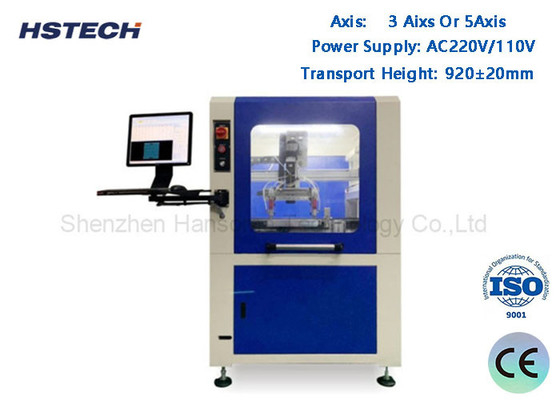

Αυτόματη μηχανή επιλεκτικής συμμορφικής επίχρισής για PCBA SMT Backstage Process
Εισαγωγή του προϊόντος
1. Η πλατφόρμα κίνησης άξονα X, Y, Z υιοθετεί βίδα μπάλας ακριβείας με κινητήρα Fuji servo.
2. Να επιτευχθεί επιλεκτική επικάλυψη για διάφορα είδη PCB.
3- Στενή γραμμή, κύκλος, κάλυψη τόξου και διάθεση.
4Μπορεί να καλύψει αποτελεσματικά και ομοιόμορφα την άκρη των εξαρτημάτων, εξαλείφοντας την επίδραση σκιάς ψεκασμού.
5Ακριβότητα: ±0,02 mm.
6Με υψηλή ταχύτητα, υψηλή αξιοπιστία, υψηλή σταθερότητα του συστήματος μετάδοσης και ελέγχου.
7. 2 βαλβίδες μπορούν να αλλάξουν αυτόματα την δράση ψεκασμού και επικάλυψης, για να επιτευχθεί διαδικασία επικάλυψης PCB υψηλής πυκνότητας.
8. Με έξυπνη λειτουργία προσαρμογής αυτοματοποιημένου πλάτους (αυτοματοποιημένη προσαρμογή μετά την εισαγωγή του πλάτους της πλακέτας).
Προδιαγραφή μηχανής
| Ονομασία προϊόντος | Μηχανή επιλεκτικής συμμορφικής επικάλυψης |
| Σχήμα | HS-CC300 |
| Υψόμετρο μετάδοσης | 920±20 mm |
| πλάτος του μεταφορέα | 50-450 mm/ή προσαρμοσμένο |
| Μεταφορά | Λ προς R ή R προς L |
| Υψόμετρος στοιχείου | πάνω και κάτω μέγιστο 100 mm |
| Μέγεθος άκρου πλάκας PCB | ≥ 5 mm |
| Ταχύτητα μεταφοράς | 0-12000mm/min |
| Γρήγορη κίνηση 3 άξονων | 800 mm/s |
| Επαναλαμβανόμενη ακρίβεια | ±0,02 mm |
| Προγράμματα αποθήκευσης | έως 1000 |
| Ηλεκτρική τροφοδοσία | AC220/110V |
| Πίεση αέρα | 4 kgf/cm2 |
| Κουβάκι κόλλας | 10L, χειροκίνητη αναμειγνύση |
| Τρόπος ελέγχου | Βιομηχανική κάρτα ελέγχου PC+Motion |
| Γραμμική ρύθμιση οδηγού | Ευφυής ρύθμιση |
| Τρόπος προγραμματισμού | Εγχειρίδιο διδασκαλίας |
| Λιμένας επικοινωνίας | SMEMA |
| Πηγή φωτισμού | Αυτοεφοδιασμένη πηγή φωτισμού |
| Πηγή φωτισμού ανίχνευσης | Αυτοεξοπλισμένα |
| Λογισμικό | Λογισμικό επικάλυψης Windows+ |
| Οδηγός κινητήρα | Μηχανή βήματος ((2pcs) |
| Τρόπος οδήγησης 3 άξων | Σερβοκινητήρας+μονάδα ελκυστήρα+ηλεκτρικός κύλινδρος |
| Αριθμός ελαστικών βαλβίδων | 1 βαλβίδα ψεκασμού+ 1 βαλβίδα διανομής |
| πλάτος ψεκασμού | 3-20mm |
| Μέθοδος ψεκασμού | Αυτοματοποιημένο |
| Συνολική ισχύς | 2.6kW |
| Σώμα μηχανής | Ατσάλι ατσάλι |
| Βάρος της μηχανής | 600 κιλά |
| Μέγεθος μηχανής | 1060x1200x1700 χιλιοστά |
