| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HSTECH |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | ARX-811 |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Ξύλινη θήκη, προστασία από αφρό |
| Χρόνος παράδοσης: | 20~30 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram, D/P |
| Δυνατότητα προσφοράς: | 50 σετ ανά μήνα |
| Ονομασία του προϊόντος: | Ευθύγραμμη μηχανή δρομολογητών PCBA | Μέγεθος PCB: | 50x50~260x340mm |
|---|---|---|---|
| Δάχος PCB: | 0.46mm | Ηλεκτρική τροφοδοσία: | AC380V, 50/60HZ |
| Συσκευή διαχωρισμού: | Τεχνουργήματα αλεξίπτωσης | Εγγύηση: | 1 έτος |

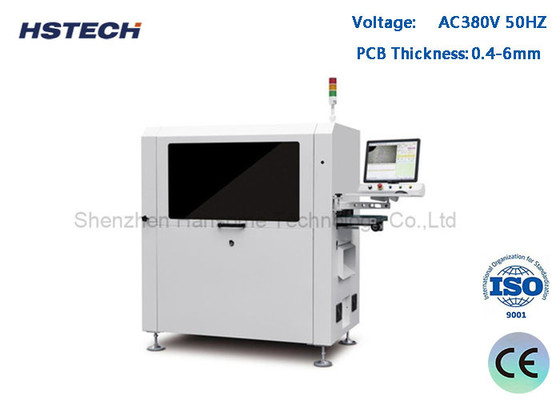

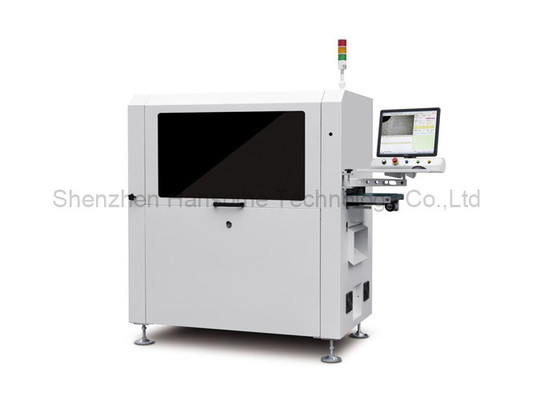

Γερμανία Σπιντέλ Vacuum Pick PCB Depaneling Router Machine με συλλέκτη σκόνης
Εισαγωγή
Αυτό το μηχάνημα είναι ένα σε γραμμή αυτόματο PCBA μηχανή καθοδήγησης, χρησιμοποιώντας ξύλο Τουλφστεν χάλυβα φρένις κοπτήρα ως το εργαλείο spearating, εργάζονται με εξατομικευμένο κορμί για να διορθώσει το PCBA,επίσης καθαρίστε τη σκόνη με συλλέκτη σκόνης μετά την κοπή, ζώνη ESD για τη μεταφορά στην συσκευή ρεύματος.
Χαρακτηριστικά
1Βάλε το PCBA.
2- Κόψτε το κάτω μέρος.
3Δύο πλατφόρμες.
4Με ανίχνευση σπασμένου μαχαιριού.
5Συνδέστε την αυτόματη γραμμή παραγωγής.
6, οι στατιστικές των περιεχομένων των προϊόντων λειτουργούν και ταιριάζουν με το σύστημα ERP.
7Μπορεί να εξοπλιστεί με αυτόματη αλλαγή εργαλείων, λειτουργία ανθεκτικής έκρηξης της ηλεκτρικής σκούπας και όγκο αέρα
λειτουργία παρακολούθησης
Προδιαγραφές
| Σχήμα | ARX-811 | |
| Μέγιστο μέγεθος PCB | 260x340 χιλιοστά | |
| Μίν. μέγεθος PCB | 50x50 χιλιοστά | |
| Μοντέλο | 0.4-6mm | |
| Υψόμετρο μετάδοσης | 900±50 mm | |
| Κατεύθυνση μεταφοράς | Αριστερά προς τα δεξιά | |
| Ταχύτητα μεταφοράς | 1500 mm/s (μέγιστο) ρυθμιζόμενο | |
| Τρόπος φόρτωσης | Σιδηρόδρομος-οδηγός μεταφοράς τύπου τμήματος | |
| Ρυθμίσεις πλάτους σιδηροτροχιάς | Αυτοματοποιημένο | |
| Διασύνδεση επικοινωνίας | SMEMA | |
| Τοποθέτηση PCB | Τοποθέτηση των νημάτων | |
| Σύστημα διαλογής | Αφαίρεση αναρρόφησης κενού | |
| Σπιντέλο κοπής/ταχύτητα | 60,000 rpm/min, μάρκα Γερμανίας ((προαιρετικά 100.000 rpm/min, μάρκα Γερμανίας) | |
| Τύπος ψύξης | Τύπος αυτοψύξης | |
| Αυτόματη αλλαγή εργαλείου | Προαιρετικό | |
| Έλεγχος του μαχαιριού. | - Ναι, ναι. | |
| Ταχύτητα διαχωρισμού | 5-100mm/s | |
| Ακριβότητα κοπής | ±0,05 mm | |
| Συσκευή άλεσης | φ0,8~φ3,0 δεξιά πλευρά, σκελετό από χάλυβα βολφραμίου | |
| Επαναλαμβανόμενη ακρίβεια θέσης | ±0,1 mm | |
| Συντονισμένη ταχύτητα κίνησης | 1000 mm/s | |
| Τύπος πλάκας εξωτερικής | Η μονάδα μεταφοράς ζώνης ESD / μονάδα προώθησης παρτίδας | |
| Συλλογή αποβλήτων | Συλλογή απορριμμάτων από ντουλάπια | |
| Προγραμματισμός διαδικασιών | Εισαγωγή / επεξεργασία προγράμματος σχεδιασμού GERBER μέσω οπτικού συστήματος | |
| Προμήθεια αέρα | 5-8 kg/cm3 | |
| Ηλεκτρική τροφοδοσία | AC380V, 50/60Hz, 3KW | |
| Μέγεθος μηχανής | 1500x850x1600 mm | |
| Βάρος |
Περίπου 800 κιλά
|
|
Μέγεθος μηχανής
Λεπτομέρειες
Συλλέκτης σκόνης κάτω.
Εξαιρετικό σύστημα CCD με κάμερα απεικόνισης, φακό moritex και πηγή φωτισμού μέτρησης - επιπέδου, για την υποστήριξη της βαθμονόμησης μηχανήςΑντιστάθμιση και τοποθέτηση, με μεγάλη σταθερότητα και ικανότητα κατά των διαταραχών.
Πλήρης εξαρτήματα κενού ρουφήχτρα για τη συλλογή, τοποθέτηση, εκφόρτωση και την παραγωγή.
Σύστημα σύνθετης εκφόρτωσης, χρησιμοποιήθηκε η αντιανθεκτική ζώνη ESD για τη μεταφορά του διαχωρισμένου προϊόντος στην επάνω πλευρά και το απόβλητο μεταφέρεται στην κάτω πλευρά, εξοικονομώντας πολύ χώρο με αυτή τη μέθοδο.
