| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HSTECH |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | Ειδικότερα: |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | 2900~4000USD/set |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
| Χρόνος παράδοσης: | 5 έως 7 εργάσιμες ημέρες |
| Όροι πληρωμής: | D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 200 τεμάχια το μήνα |

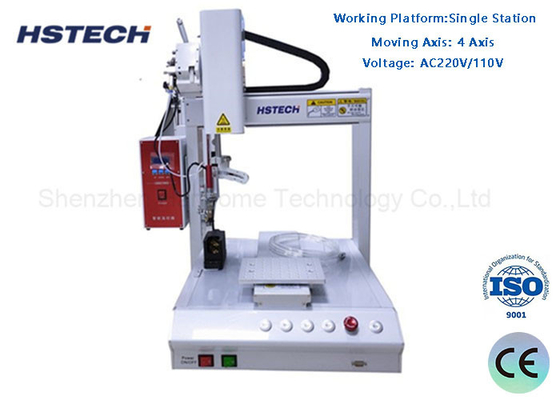

| Ονομασία προϊόντος: | Αυτόματη συγκολλώντας μηχανή υπολογιστών γραφείου | Άλλο όνομα: | Αυτόματο συγκολλώντας ρομπότ |
|---|---|---|---|
| Πλατφόρμα εργασίας: | Ενιαίος σταθμός | Τόπος συγκόλλησης: | Ενιαία άκρη |
| Κινούμενος άξονας: | άξονας 4 | Τετάρτη: | Δυναμικό ρεύματος: |
| Χρήση: | PCB Soldeing, συγκόλληση, συγκόλληση πινάκων κυκλωμάτων | Βάρος: | 60 κιλά |
Αυτοκινητική λειτουργία Hiwin Οδηγός Χρονοδιάγραμμα ζώνη CAD αρχείο εισαγωγή PCB μηχανή συγκόλλησης
Εισαγωγή

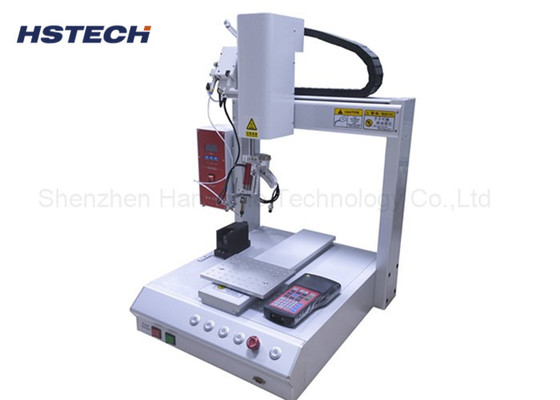

Αυτή η αυτόματη μηχανή συγκόλλησης είναι ένα σύστημα κίνησης άξονα X / Y / Z, συν την περιστροφή της κορυφής συγκόλλησης, οπότε την ονομάσαμε μηχανή συγκόλλησης 4 άξων,το μηχάνημα υιοθετεί την πίεση του αέρα και την ηλεκτρική ενέργεια, μέσω του χειροκίνητου προγραμματισμού των σημείων συγκόλλησης, στη συνέχεια να επιτύχει την αυτόματη λειτουργία.
Η μηχανή χρησιμοποιείται κυρίως στην βιομηχανία παραγωγής ηλεκτρονικών προϊόντων για την επίτευξη τυφλής συγκόλλησης, η οποία δεν μπορεί να επιτευχθεί με συγκόλληση με επανεξέταση και συγκόλληση κυμάτων.Είναι ιδιαίτερα κατάλληλο για μικτές πλακέτες κυκλωμάτων, θερμικά ευαίσθητα εξαρτήματα και ευαίσθητες συσκευές στη διαδικασία SMT back-end, που χρησιμοποιούνται επίσης ευρέως στο καλώδιο συγκόλλησης PCB, στο πλέγμα φορτιστή, στο πλέγμα συγκόλλησης, στο πλέγμα συνδέσμου, στο τερματικό συνεχούς ρεύματος,Εφοδιασμός με ηλεκτρική ενέργεια.
Χαρακτηριστικά
1, 4Axis εργασία, X / Y / Z και R περιστροφή μετακίνηση, επιτυγχάνουν πολλούς σκοπούς ζυθοποιίας γωνίας.
2, Το σίδερο συγκόλλησης χωρίς άζωτο, πολύ ασφαλές και προστατευτικό για το περιβάλλον,
3, Η κεφαλή συγκόλλησης μπορεί να ρυθμιστεί σε πολλαπλές κατευθύνσεις, η οποία μπορεί να προστατεύσει το PCB και τα εξαρτήματα από ζημιές.
4,Χρησιμοποιήστε το σιδερένιο κεφάλι ως το σημείο βάσης για να ευθυγραμμίσει τη θέση κλειδί του προϊόντος, πατήστε το πλήκτρο εισόδου, το πρόγραμμα θα δημιουργήσει αυτόματα αυτό το σημείο στο σύστημα,Στη συνέχεια, η ρύθμιση των δεδομένων σχετικά με το σημείο και ούτω καθεξής.
5Χρησιμοποιώντας υψηλή ακρίβειασύστημα κίνησης με βήμα και ζώνη χρονισμού και προηγμένους αλγόριθμους ελέγχου κίνησης για την αποτελεσματική βελτίωση της ακρίβειας και της επαναληψιμότητας της τοποθέτησης κίνησης.
6, Η μηχανή με λειτουργία αυτόματου καθαρισμού, η οποία μπορεί να κάνει την επεξεργασία της συγκόλλησης πιο σταθερή και να παρατείνει τη διάρκεια ζωής του σιδήρου συγκόλλησης.

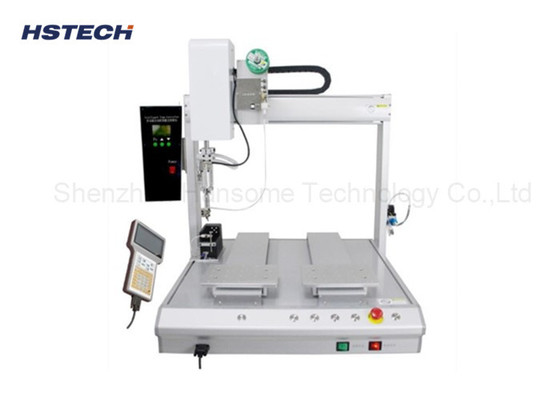

7, Με το φορητό μαντήλι διδασκαλίας LCD, ο προγραμματισμός είναι απλός και εύκολος στη μάθηση.
Προδιαγραφές
| Σχήμα | Ειδικότερα: |
| Τετάρτη | AC110V/220V,50/60Hz |
| Δραστηριακό εύρος X/Y/Z | 300*300*100 χιλιοστά |
| Άξονας R | 360 μοίρες |
| Χ/Υ/Ζ ταχύτητα κίνησης | μέγιστο 300 mm/s |
| Συστήματα κίνησης | Σταπτήρα, ζώνη χρονισμού. |
| Γραμμικός οδηγός | Ταϊβανέζικη μάρκα υψηλής ακρίβειας οδηγός |
| Επαναλαμβανόμενη ακρίβεια | ±0,02 mm |
| Προγραμματισμός | Διδάσκοντας μενταγιόν |
| Σύστημα ελέγχου | Πίνακας ελέγχου |
| Αποθήκευση προγράμματος |
Μπορεί να αποθηκεύσει χίλια σύνολα δεδομένων επεξεργασίας και ένα μόνο
Το αρχείο επεξεργασίας μπορεί να καταλαμβάνει μέχρι 3M χώρο αποθήκευσης
(πέντε χιλιάδες σημεία επεξεργασίας)
|
| Χώρος αποθήκευσης αρχείων |
Κερατοκινητό κουτί 256M, κάρτα εκτός σύνδεσης 32M, ένα μόνο αρχείο επεξεργασίας έως
Χώρος αποθήκευσης 3M (100.000 σημεία επεξεργασίας)
|
| Καθαρισμός σιδηροειδών | Καθαρισμός αέρα/πνευματικό |
| Εξωτερική διεπαφή | USB+RS232 |
| Μέθοδος συγκόλλησης | Σημαντική συγκόλληση |
| Βάρος | 48 κιλά |
| Μέγεθος μηχανής |
520*585*800 χιλιοστά |
