| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HSTECH |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | HS-ARM-710 |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Ξύλινη συσκευασία |
| Χρόνος παράδοσης: | 7~9 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100 σύνολα το μήνα |
| Ονομασία προϊόντος: | Ευθύγραμμη μηχανή δρομολογητών PCBA | εγγύηση: | 1 έτος |
|---|---|---|---|
| Έλεγχος: | Εικόνα αφής | Ετικέτα ρελέ: | Σνάιντερ |
| οπτικοηλεκτρονικός διακόπτης: | Ομρόν | Υλικό: | Σύνθετα αλουμινίου |
| Υπόθεση: | νέος | σήμα: | SMEMA |
| Εφαρμογή: | Ηλεκτρονική συνέλευση | Χρώμα: | Ασημένιο |
| Σύστημα ελέγχου: | PLC | OEM/ODM: | Διαθέσιμο |
| Κατανάλωση ενέργειας: | 200W | Τύπος: | Αυτοματοποιημένο |

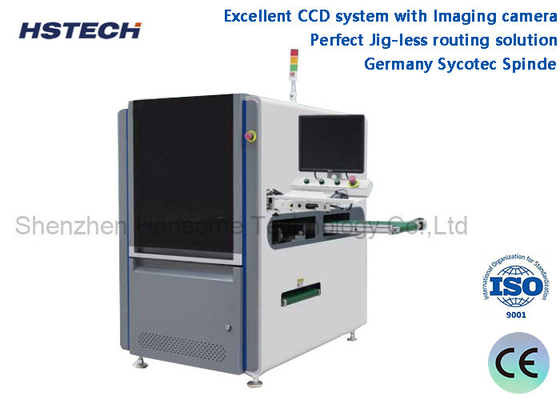

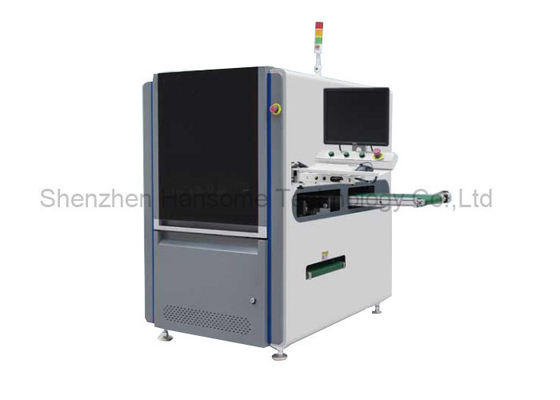

Γερμανία Sycotec Spinde Εξαιρετικό σύστημα CCD με κάμερα απεικόνισης Inline PCBA Router Machine
Εισαγωγή
Αυτό το μηχάνημα είναι ένα πλήρως αυτόματο σύστημα ενδογραμμικού δρομολογητή, με φορτωτή και εκφόρτωση για την γραμμή δοκιμής ATE, σπινδύλο υψηλής ταχύτητας, χαμηλή δύναμη άγχους για να κόψει το PCBA και να εξασφαλίσει την ακρίβεια και την σαφήνεια.
Χαρακτηριστικά
1, Χρησιμοποιήστε τη Γερμανία Sycotec Spinde, Max 1000000 RPM και λειτουργία αυτόματης αλλαγής εργαλείων.
2Η βούρτσα ESD στο κάτω μέρος του PCBA, έχει μια τέλεια απορρόφηση σκόνης.
3, Εξαιρετικό σύστημα CCD με κάμερα απεικόνισης, φακό Moritex και πηγή φωτός επιπέδου μέτρησης, για υποστήριξη της βαθμονόμησης, της αντιστάθμισης και της τοποθέτησης της μηχανής,με μεγάλη σταθερότητα και ικανότητα κατά της διαταραχής.
4, Τέλεια λύση δρομολόγησης χωρίς Jig, υποστήριξη 20 * 20 ~ 350 * 350mm μέγεθος PCB, και συσκευή λήψης μπορεί να συνειδητοποιήσει γρήγορη αφαίρεση και εγκατάσταση, υψηλή αξιοπιστία και χαμηλό κόστος.
5, τυποποιημένο εργαλειοθεσιακό ρεπερτόριο με τρία είδη 3.175 εργαλείων, το καθένα με 10pcs μέσα. με ακριβές σύστημα συμπίεσης και σύστημα ανύψωσης, X1, Y1 και Z1 για να αλλάξετε τα εργαλεία.
6, Λύση εκφόρτωσης1: το PCBA μετά τη κοπή τοποθετείται στην ζώνη ESD και στη συνέχεια εισέρχεται στην γραμμή δοκιμής ή συναρμολόγησης.Λύση εκφόρτωσης 2: Με τη μονάδα εκφόρτωσης παρτίδας, η σφραγίδα θα αγγίζει το κουτί του δίσκου.
7Το κοπτήρα φρένασης κινείται από σπινδύλα υψηλής ταχύτητας με τα πλεονεκτήματα μειωμένης δύναμης κοπής, υψηλής ακρίβειας, χαμηλού θορύβου και είναι κατάλληλο για όλα τα σχήματα pcba, όπως στρογγυλή, ευθεία γραμμή, τύπου L ή U,τετράγωνα και τόξα.
8, Win7/Win10 αγγλική έκδοση σύστημα
| Σχήμα | ΑΡΜ-710 | ΑΡΜ-711 |
| Μέγιστο μέγεθος PCB | 350x350 χιλιοστά | |
| Μίν. μέγεθος PCB | 50x50 χιλιοστά | |
| Μοντέλο | 0.4-6mm | |
| Υψόμετρο μετάδοσης | 900±50 mm | |
| Κατεύθυνση μεταφοράς | Αριστερά προς τα δεξιά | |
| Ταχύτητα μεταφοράς | 1500 mm/s (μέγιστο) ρυθμιζόμενο | |
| Τρόπος φόρτωσης | Σιδηρόδρομος-οδηγός μεταφοράς τύπου τμήματος | |
| Ρυθμίσεις πλάτους σιδηροτροχιάς | Αυτοματοποιημένο | |
| Διασύνδεση επικοινωνίας | SMEMA | |
| Τοποθέτηση PCB | Σφίξιμο πάνω και κάτω σιδηροτροχιάς-οδηγού | |
| Σύστημα διαλογής | 360° σύστημα περιστροφικού σφραγίσματος, 2 ομάδες ακροφύλλων αναρρόφησης κενού, 4 ομάδες μονάδων μεταφοράς ζώνης ESD/προώθησης ομάδας ομάδας το πολύ | |
| Σπιντέλο κοπής/ταχύτητα | 100,000 rpm/min, Γερμανική μάρκα | 60,000 rpm/min, Γερμανική μάρκα |
| Αυτόματη αλλαγή εργαλείου | - Ναι, ναι. | - Όχι, όχι. |
| Έλεγχος του μαχαιριού. | - Ναι, ναι. | - Ναι, ναι. |
| Ταχύτητα διαχωρισμού | 1-100mm/s | |
| Ακριβότητα κοπής | ±0,05 mm | |
| Συσκευή άλεσης | φ0,8~φ3,0 δεξιά πλευρά, σκελετό από χάλυβα βολφραμίου | |
| Επαναλαμβανόμενη ακρίβεια θέσης | ±0,02 mm | |
| Συντονισμένη ταχύτητα κίνησης | 1000 mm/s | |
| Τύπος πλάκας εξωτερικής | Η μονάδα μεταφοράς ζώνης ESD / μονάδα προώθησης παρτίδας | |
| Συλλογή αποβλήτων | Εκφόρτωση μέσω σιδηροτροχιάς | |
| Προγραμματισμός διαδικασιών | Εισαγωγή / επεξεργασία προγράμματος σχεδιασμού GERBER μέσω οπτικού συστήματος | |
| Προμήθεια αέρα | 5-8 kg/cm3 | |
| Ηλεκτρική τροφοδοσία | AC380V, 50/60Hz, 3KW | |
| Μέγεθος μηχανής | 1000x1300x1600 mm | |
| Βάρος | Περίπου 1000 kg | |
Μέγεθος μηχανής
Λεπτομέρειες
1, αυτόματη αλλαγή εργαλείου κοπής
2Ανίχνευση σπασμένου μαχαιριού
3, Τρόπος αυτόματης παραγωγής
4, ΣΥΠ στατιστική λειτουργία και σύγκριση ERP σύστημα
5, Επιλέξιμη για ανθεκτικό στην έκρηξη συλλέκτη σκόνης κενού και ανιχνευτή όγκου αέρα
Τέλειο σύστημα δρομολόγησης PCBA χωρίς Jig για την επισκευή της σανίδας, υποστήριξη 20x20 ~ 350x350mm μέγεθος pcb, και η συσκευή λήψης μπορεί να συνειδητοποιήσει γρήγορη αφαίρεση και εγκατάσταση, υψηλή αξιοπιστία και χαμηλό κόστος.
Εσωτερική εκφόρτωση ζώνης ESD
Λύση εκφόρτωσης 1: το PCBA, αφού διαχωριστεί, τοποθετείται στην ζώνη ESD και στη συνέχεια εισέρχεται στην γραμμή δοκιμής/συναρμολόγησης.
Λύση εκφόρτωσης 2: Με τη μονάδα εκφόρτωσης παρτίδας ARM710-1, η ζυγαριά τοποθετείται στο κουτί του ARM710.
