| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HSTECH |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | HS-203 |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Ξύλινα πακέτο |
| Χρόνος παράδοσης: | 5-7 εργάσιμες ημέρες |
| Όροι πληρωμής: | Μ / Τ, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100pcs ανά εβδομάδα |
| Όνομα προϊόντων: | Λεπίδα που κινεί το διαχωριστή PCB | Άλλο όνομα: | Μηχανή διαχωρισμού PCB απλού τύπου |
|---|---|---|---|
| Δύναμη: | 60W | Τάση: | Δυναμικό ρεύματος: |
| Χρήση: | Όλα τα είδη των V-Cut PCB | Εξουσιοδότηση: | 1 έτος |
| Υψηλό φως: | τα PCB επιβιβάζονται στην τέμνουσα μηχανή,depaneling μηχανή PCB |
||

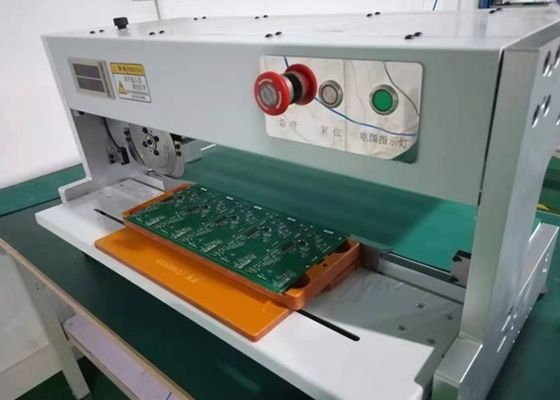

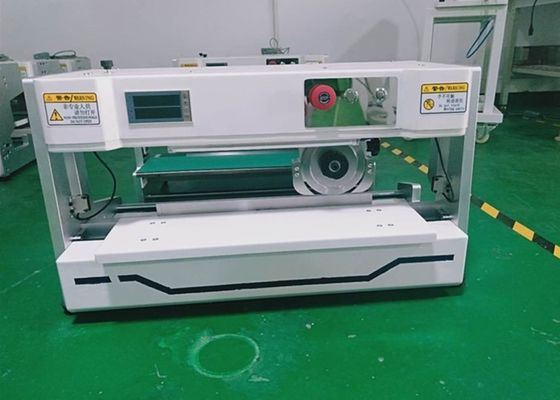

500-800μm Μηχανή αποτύπωσης PCB με κυκλική λεπίδα
Εισαγωγή
Αυτό το μηχάνημα είναι ένα μηχάνημα διαμόρφωσης PCB, χειροκίνητη φόρτωση των PCB και αυτόματο διαχωρισμό.
Χαρακτηριστικά
1Το μηχάνημα ελέγχει την ένταση δύναμης στην περιοχή 500-800 μm,που αποτρέπουν τις ρωγμές και τα σπασμένα μέρη των συγκολλητών, και βελτίωση της παραγωγής.

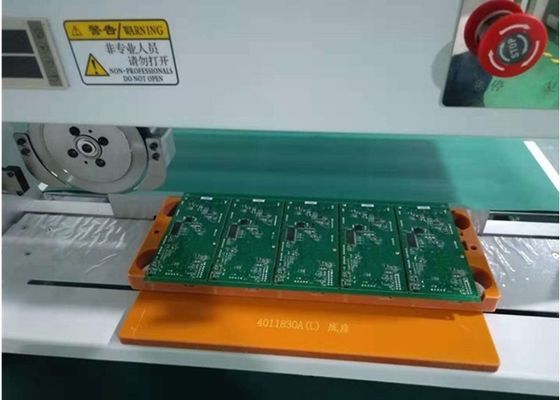

2, Αυτό το μηχάνημα υιοθετεί την άνω κυκλική λεπίδα και την κάτω ευθεία λεπίδα συνδυασμένη εργασία.το πάνω στρογγυλό μαχαίρι κινείται οριζόντια στο καθορισμένο σταθερό σημείο για να τελειώσει το διαχωρισμό.
3, Η μηχανή χρησιμοποιεί έλεγχο PLC, με τεχνικές λειτουργίες, ακριβή τοποθέτηση, ισχυρή σταθερότητα, υπάρχουν δύο επιλογές απόσταση κοπής, 400mm και 600mm.
4, Οι άνω και κάτω λεπίδες είναι κατασκευασμένες από χάλυβα υψηλής ταχύτητας της ιαπωνικής μάρκας HKD11, το οποίο μπορεί να οξύνει πολλές φορές και να χρησιμοποιείται επανειλημμένα.
5, Ταξιδιωτική απόσταση, 0-400MM / 600MM (άλλα μπορούν να προσαρμοστούν), το ύψος της άνω κυκλικής λεπίδας μπορεί να ρυθμιστεί εύρος σε 0-5mm, κατάλληλο για διάφορα πάχους PCB,επίλυση του προβλήματος των διαφορετικών βάθους των V-cut grooves των πλακών PCB.
6, Μέγιστο πλάτος πλάκας κοπής: απεριόριστο (μέγεθος πλάκας PCB με ένα κομμάτι: 1mm-200mm είναι το καλύτερο, ολόκληρο το πλάτος PCB είναι 250mm)
7Η πλατφόρμα λειτουργίας μπορεί να ρυθμιστεί προς τα πάνω και προς τα κάτω και μπορεί να προσαρμοστεί σύμφωνα με το ύψος των συστατικών της πλακέτας PCB.Το τυποποιημένο μηχάνημα είναι κατάλληλο για πλακέτες PCB με ύψος συστατικών μικρότερο από 32MM (πλακέτες PCB με άλλα ύψος συστατικών μπορούν να προσαρμοστούν)
8Το μηχάνημα είναι εξοπλισμένο με συσκευή ασφαλείας φωτεινής κουρτίνας και προστασία από μαχαίρι διπλή προστασία ασφαλείας, επίσης ενσωματωμένο κουδούνι, συναγερμός για παράνομη λειτουργία,και μπορεί να εξοπλιστεί με την προαιρετική ακρυλική προστατευτική κάλυψη για την αποφυγή τραυματισμών των εργαζομένων σύμφωνα με τις απαιτήσεις του πελάτη.
Προδιαγραφές
| Σχήμα | Υ.Α.-203 | Υ.Ε.-206 |
| Αρχή | Εισαγωγή γραμμικής λεπίδας στην επιφάνειαΤεχνικές συσκευές για την κατασκευή ή την επεξεργασία υλικών | |
| Σκοπός: | Κατώτατη γραμμική ακμή, άνω κυκλική λεπίδα | |
| Τετάρτη | AC110V/220V 50/60Hz | |
| Μέγεθος λεπίδας (κυκλική λεπίδα) | φ125mm*30mm*3mm | |
| Μέγεθος λεπίδας (γραμμική λεπίδα) | 420 mm × 65 mm × 6 mm | |
| Μέγιστο μήκος κοπής | 5~400 mm | 5~600 mm |
| Μοντέλο | 0.8~3mm | |
| Ταχύτητα διαχωρισμού | 300~500mm/δευτερόλεπτο (προσαρμόσιμο) | |
| πλάτος διαχωρισμού | Καλύτερα 1~200 mm | |
| Υψόμετρο των εξαρτημάτων | ≤ 32 mm (ή προσαρμοσμένο) | |
| Δύναμη | 60W | |
| Μέγεθος μηχανής | 710x450x420 χιλιοστά | 900x450x420 χιλιοστά |
| Βάρος | 55 κιλά | 75 κιλά |
Δείγματα πλακών ((Είναι κατάλληλο για όλα τα είδη πλακών PCB με V-σχισμή: FR4, πλακάκια αλουμινίου, πλακάκια από γυαλί ινών,
Πίνακας LED, πίνακα λωρίδας LED)
