| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HSTECH |
| Πιστοποίηση: | CE,TUV |
| Αριθμό μοντέλου: | HS-CC300 |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Ξύλινη περίπτωση, με τον αφρό προστατευτικό |
| Χρόνος παράδοσης: | 3 εβδομάδες |
| Όροι πληρωμής: | L/C, D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100 σύνολα ανά μήνα |
| Όνομα προϊόντων: | Μηχανή επιλεκτικής επικάλυψης | Άλλο όνομα: | Μηχανή επικάλυψης με συμμόρφωση PCBA |
|---|---|---|---|
| Παροχή ηλεκτρικού ρεύματος: | AC220V/110V, 50/60Hz | Ύψος μεταφορών: | 920±20mm |
| Κατεύθυνση μεταφορών: | Αριστερά ή δεξιά. | Συστατικό ύψος: | Max 100mm |
| Επικοινωνία singal: | SMEMA | Βάρος μηχανών: | 600KG |
| Υψηλό φως: | βιομηχανική κενή sealer μηχανή,αυτόματος διανομέας κόλλας |
||
Η μηχανή αυτοματοποιημένης επίχρισής HS-CC300.pdf

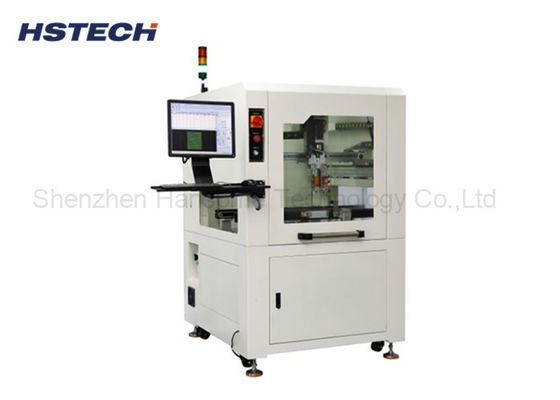

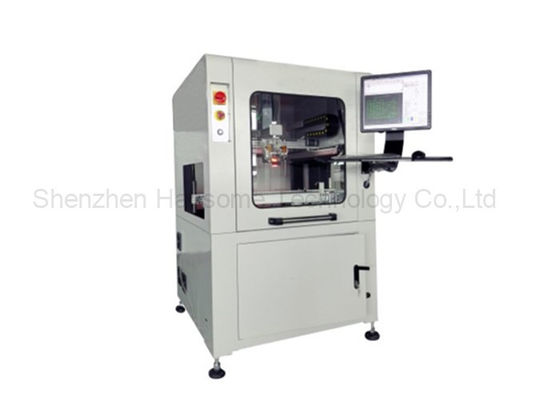

Μηχανή επιλεκτικής συμμόρφωσης επιχρίσματος PCBA
Εισαγωγή του προϊόντος
Αυτή η αυτόματη μηχανή επικάλυψης συμμόρφωσης χρησιμοποιείται μετά τη συγκόλληση κυμάτων για το PCBA, έχει την επιλογή μιας μηχανής επικάλυψης και ολόκληρη τη γραμμή επικάλυψης,η γραμμή που περιλαμβάνει το φούρνο στεγνώσεως υπεριώδους ακτινοβολίας και τους μεταφορείς σύνδεσηςΤο μηχάνημα υιοθετεί σύστημα κινητήρα πολλαπλών άξονων, που τροφοδοτείται από πίεση αέρα και κινητήρα servo, με βαλβίδες ψεκασμού doulbe, μία για ψεκασμό επικάλυψης,και η άλλη βαλβίδα διανομής κόλλης για την πλήρωση των τμημάτων.
Χαρακτηριστικά
1Η πλατφόρμα με κίνηση 3 άξων υιοθετεί βίδα σφαίρας ακριβείας με κινητήρα Fuji.
2. Να επιτευχθεί επιλεκτική επικάλυψη για διάφορα είδη PCBA.
3- Στενή γραμμή, κύκλος, κάλυψη τόξου και διάθεση.
4Μπορεί να καλύψει αποτελεσματικά και ομοιόμορφα την άκρη των εξαρτημάτων, εξαλείφοντας την επίδραση σκιάς ψεκασμού.
5Επαναλαμβάνω την ακρίβεια: ± 0,02 mm.
6Με υψηλή ταχύτητα, υψηλή αξιοπιστία, υψηλή σταθερότητα του συστήματος μετάδοσης και ελέγχου.
7Οι δύο βαλβίδες μπορούν να αλλάξουν αυτόματα τη δράση ψεκασμού και επικάλυψης, για να επιτευχθεί διαδικασία επικάλυψης PCB υψηλής πυκνότητας.
8. Με έξυπνη λειτουργία προσαρμογής αυτοματοποιημένου πλάτους (αυτοματοποιημένη προσαρμογή μετά την εισαγωγή του πλάτους της πλακέτας).
Προδιαγραφή μηχανής
| Ονομασία προϊόντος | Μηχανή αυτοματοποιημένης επιλεκτικής συμμορφικής επικάλυψης |
| Σχήμα | HS-CC300 |
| Υψόμετρο μετάδοσης | 920±20 mm |
| πλάτος του μεταφορέα | 50-450 mm/ή προσαρμοσμένο |
| Μεταφορά | Λ προς R ή R προς L |
| Υψόμετρος στοιχείου | πάνω και κάτω μέγιστο 100 mm |
| Μέγεθος άκρου πλάκας PCB | ≥ 5 mm |
| Ταχύτητα μεταφοράς | 0-12000mm/min |
| Γρήγορη κίνηση 3 άξονων | 800 mm/s |
| Επαναλαμβανόμενη ακρίβεια | ±0,02 mm |
| Προγράμματα αποθήκευσης | έως 1000 |
| Ηλεκτρική τροφοδοσία | AC220/110V |
| Πίεση αέρα | 4 kgf/cm2 |
| Κουβάκι κόλλας | 10L, χειροκίνητη αναμειγνύση |
| Τρόπος ελέγχου | Βιομηχανική κάρτα ελέγχου PC+Motion |
| Γραμμική ρύθμιση οδηγού | Ευφυής ρύθμιση |
| Τρόπος προγραμματισμού | Εγχειρίδιο διδασκαλίας |
| Λιμένας επικοινωνίας | SMEMA |
| Πηγή φωτισμού | Αυτοεφοδιασμένη πηγή φωτισμού |
| Πηγή φωτισμού ανίχνευσης | Αυτοεξοπλισμένα |
| Λογισμικό | Λογισμικό επικάλυψης Windows+ |
| Οδηγός κινητήρα | Μηχανή βήματος ((2pcs) |
| Τρόπος οδήγησης 3 άξων | Σερβοκινητήρας+μονάδα ελκυστήρα+ηλεκτρικός κύλινδρος |
| Αριθμός ελαστικών βαλβίδων | 1 βαλβίδα ψεκασμού+ 1 βαλβίδα διανομής |
| πλάτος ψεκασμού | 3-20mm |
| Μέθοδος ψεκασμού | Αυτοματοποιημένο |
| Συνολική ισχύς | 2.6kW |
| Σώμα μηχανής | Ατσάλι ατσάλι |
| Βάρος της μηχανής | 600 κιλά |
| Μέγεθος μηχανής | 1060x1200x1700 χιλιοστά |
