Όνομα προϊόντων: | Αυτόματο συγκολλώντας ρομπότ | Άξονας: | άξονας 3, με την περιστροφή |
---|---|---|---|
Πλατφόρμα: | Ενιαίος | Συγκολλώντας κεφάλι: | Ενιαίος |
Εξουσιοδότηση: | 1 έτος | Τάση: | AC220V/110V |
Χρήση: | PCB Soldeing, συγκόλληση, συγκόλληση πινάκων κυκλωμάτων | Βάρος: | 60kg |
Υψηλό φως: | Ρομποτική συγκολλώντας μηχανή,αυτόματη συγκολλώντας μηχανή |

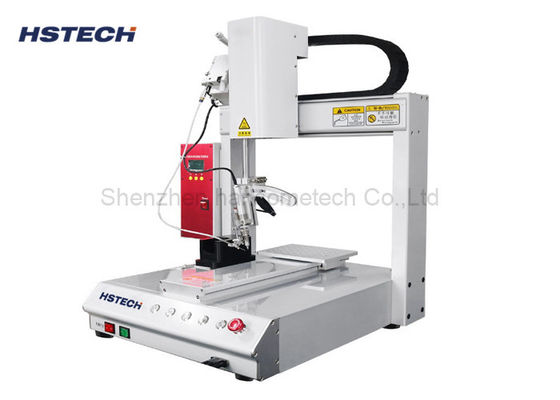

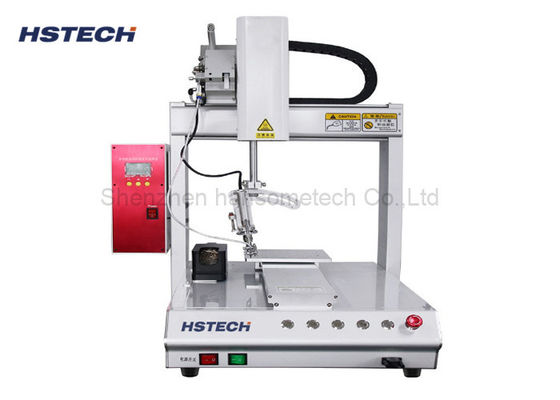

Διδασκαλίας κρεμαστών κοσμημάτων 220V περιστροφής συγκολλώντας ρομπότ καλωδίων ύλης συγκολλήσεως άξονα αυτόματο
Εισαγωγή
Αυτή η αυτόματη συγκολλώντας μηχανή είναι κινούμενο σύστημα 3 άξονα, ενιαίο συγκολλώντας κεφάλι με τον άξονα περιστροφής, χρησιμοποιείται συνήθως στη βιομηχανία κατασκευής ηλεκτρονικής για να επιτύχει την τυφλή συγκόλληση που στη συγκόλληση επανακυκλοφορίας και τη συγκόλληση κυμάτων δεν μπορεί να κάνει, είναι ιδιαίτερα κατάλληλο για τους μικτούς πίνακες κυκλωμάτων, θερμότητα - ευαίσθητα συστατικά, και ευαίσθητες συσκευές στη διαδικασία οπίσθιου μέρους SMT, επίσης που χρησιμοποιείται ευρέως στο PCB το συγκολλώντας καλώδιο, το βούλωμα φορτιστών, το βούλωμα συνδετήρων, το ΣΥΝΕΧΈΣ τερματικό, συγκολλώντας λουρίδων των οδηγήσεων ελαφριοί και άλλοι τομείς.
Χαρακτηριστικά γνωρίσματα
1, 4Axis που λειτουργούν, η περιστροφή X/Y/Z και Ρ που κινείται, επιτυγχάνουν πολλά σκοπός συγκόλλησης γωνίας.
2, ο συγκολλώντας σίδηρος χωρίς άζωτο, πολύ ασφάλεια και περιβάλλον προστατευτικές,
3, το συγκολλώντας κεφάλι μπορούν να ρυθμιστούν πολυ-κατευθυντικά, το οποίο μπορεί να προστατεύσει το PCB και τα συστατικά από τη ζημία.
4, χρησιμοποιούν το κεφάλι σιδήρου καθώς το σημείο βάσεων για να ευθυγραμμίσει τη θέση κλειδί του προϊόντος, πιέζει εισάγει το κλειδί, το πρόγραμμα θα παραγάγει αυτόματα αυτό το σημείο στο σύστημα, θέτοντας έπειτα τα στοιχεία για το σημείο και ούτω καθεξής.
5. Χρησιμοποίηση stepper υψηλής ακρίβειας του οδηγημένου συστήματος μηχανών και ζωνών συγχρονισμού, και προηγμένοι αλγόριθμοι ελέγχου κινήσεων για να βελτιώσει αποτελεσματικά την ακρίβεια και την επανάληψη προσδιορισμού θέσης κινήσεων.
6, η μηχανή με την αυτόματη λειτουργία καθαρισμού, που μπορεί να καταστήσει την επεξεργασία ύλης συγκολλήσεως σταθερότερη, και να επεκτείνει τη διάρκεια ζωής του σιδήρου solderin.
7, με το φορητό κρεμαστό κόσμημα διδασκαλίας LCD, ο προγραμματισμός είναι απλά και εύκολο να μαθευτούν.
Προδιαγραφή
Πρότυπο | HS-S331R |
Τάση | AC110V/220V, 50/60Hz |
X/Y/Z λειτουργώντας σειρά | 300*300*100mm |
Άξονας Ρ | 360 βαθμός |
X/Y/Z κινούμενη ταχύτητα | ανώτατο 300mm/s |
Οδηγημένο σύστημα | Stepper μηχανή, ζώνη συγχρονισμού |
Γραμμικός οδηγός | Υψηλός οδηγός precison εμπορικών σημάτων της Ταϊβάν |
Επαναλάβετε την ακρίβεια | ±0.02mm |
Programing | Διδάξτε το κρεμαστό κόσμημα |
Σύστημα ελέγχου | Πίνακας ελέγχου |
Αποθήκευση προγράμματος |
Μπορεί να αποθηκεύσει χίλια σύνολα στοιχείων επεξεργασίας και ενός ενιαίου
το αρχείο επεξεργασίας μπορεί να καταλάβει μέχρι το διάστημα αποθήκευσης της 3M
(πέντε χιλιάδες που επεξεργάζονται τα σημεία)
|
Διάστημα αποθήκευσης αρχείων |
Φορητό παράθυρο 256M, σε μη απευθείας σύνδεση κάρτα 32M, ενιαίο αρχείο επεξεργασίας μέχρι
διάστημα αποθήκευσης της 3M (100.000 που επεξεργάζονται τα σημεία)
|
Υποστήριξη εγγράφων | CAD, CorelDRAW |
Καθαρισμός κασσίτερου σιδήρου | Αέρας που καθαρίζει/πνευματικός |
Εξωτερική διεπαφή | USB+RS232 |
Μέθοδος συγκόλλησης | Συγκόλληση σημείου/έλξης |
Βάρος | 48kg |
Διάσταση μηχανών |
520*585*800mm |
