| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | GKG |
| Πιστοποίηση: | CE,TUV,ROHS |
| Αριθμό μοντέλου: | GSE |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|---|
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Ξύλινα πακέτο |
| Χρόνος παράδοσης: | 7-15 ημερών |
| Όροι πληρωμής: | Μ / Τ, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100 σύνολα ανά μήνα |
| Όνομα προϊόντων: | Αυτοματοποιημένος εκτυπωτής προτύπων | Άλλο όνομα: | Μηχανή εκτύπωσης με πάστα συγκόλλησης |
|---|---|---|---|
| Μέγεθος PCB: | 50x50~400x340mm | Ύψος μεταφορών: | 900±40mm |
| Πάχος PCB: | 0.4~6mm | Διασύνδεση I/Ov: | SMEMA |
| Υψηλό φως: | Μηχανή προθέρμανσης κολλών ύλης συγκολλήσεως,Σωστή μηχανή ελέγχου κολλών ύλης συγκολλήσεως |
||

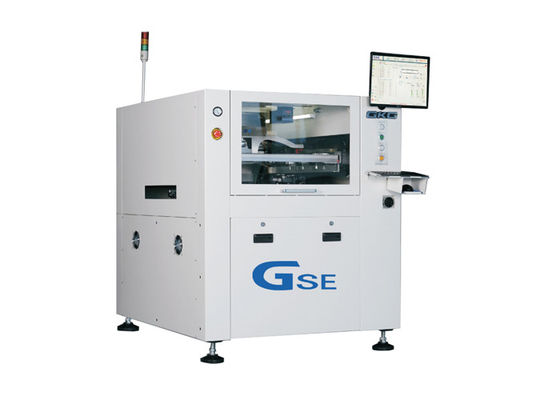

SMT Στένσιλ Τυποποιητής Solder Paste Στένσιλ Τυπογραφική Μηχανή Διόρθωση πλάτους
Προδιαγραφές
| Σχήμα | ΓΣΕ |
| Μέγεθος στίγματος | 370x370mm (μέγεθος ελάχιστο) |
| 737x737mm (μέγιστο μέγεθος) | |
| 20-40 mm ((πλάτος) | |
| Μέγιστο μέγεθος PCB | 400x340 χιλιοστά |
| Μίν. μέγεθος PCB | 50x50 χιλιοστά |
| Μοντέλο | 0.4-6mm |
| Πίνακας διαμόρφωσης PCB | μέγιστη διαγώνια PCB 1% |
| Υψόμετρο μεταφοράς | 900±40 mm |
| Κατεύθυνση μεταφοράς | Ε, Ε, Ε, Ε. |
| Ταχύτητα μεταφοράς | μέγιστο 1500mm/s, μπορεί να ρυθμιστεί |
| Μέθοδος μεταφοράς | Ένα στάδιο |
| Εναρμόνιση | αυτόματη |
| Διασύνδεση Ε/Υ | SMEMA |
| Τοποθέτηση PCB (μέθοδος υποστήριξης) | Μαγνητική καρφίτσα/στοιχείο στήριξης/τραπέζι προς τα πάνω-κάτω |
| Σύστημα συμπίεσης PCB |
Διπλώματα ευρεσιτεχνίας πάνω από την επάνω σφραγίδα/πλευρική σφραγίδα
|
| Κεφαλή εκτύπωσης |
Δύο ανεξάρτητες μηχανοκίνητες κεφαλές εκτύπωσης
|
|
Πίεση σφουγγαρίσματος
|
0.5~10Kg (Ελέγχος προγράμματος)
|
|
Ταχύτητα εκτύπωσης
|
6-200 mm/sec
|
|
Τρόπος εκτύπωσης
|
Ένα / Δύο
|
|
Τύπος σφουγγαριού
|
Τεχνητήριος / χάλυβας Squeegee Blade ((Ογκό 45°/55°/60°)
|
|
Σύστημα καθαρισμού
|
Ενισχυμένη απορρόφηση κενού, στεγνή, υγρή, κενό τρεις λειτουργίες
|
|
Επικαιροποιημένο σύστημα
|
8x6 χιλιοστά
|
| Πεδίο ρύθμισης μηχανής |
Χ: ± 3 mm, Υ: ± 7 mm, θ: ± 2°
|
| Οραματισμός |
Ψάξτε προς τα πάνω/κάτω Οπτική δομή/CCD/Γεωμετρία
|
Συνολική προδιαγραφή μηχανής
|
Επαναλαμβάνεται ακρίβεια θέσης
|
±0,01 mm
|
|
Ακριβότητα Τύπου
|
±0,025 mm
|
|
Χρόνος κύκλου
|
< 8 δευτερόλεπτα
|
|
Αλλαγή προϊόντος
|
Παλιά: <3 λεπτά, νέα: <5 λεπτά |
|
Προμήθεια αέρα
|
4 έως 6 kgf/cm
|
| Ηλεκτρική τροφοδοσία |
Δυναμικό ρεύματος AC: 220±10%, 50/60HZ, 2,5 kW
|
| Μέθοδος ελέγχου | ΕΠ |
| Σύστημα λειτουργίας |
Windows XP/Win7
|
|
Μέγεθος μηχανής
|
1158 ((L) x 1362 ((W) x 1463 (H) mm
|
|
Βάρος μηχανής
|
Περίπου 1000 κιλά. |
Χαρακτηριστικά
1Η πλατφόρμα GKG είναι σταθερή και εύκολη στη ρύθμιση, μπορεί να ρυθμίσει γρήγορα το ύψος ρύθμισης των πινών PCB με διαφορετικό πάχος.
