| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | GKG |
| Πιστοποίηση: | CE,TUV,ROHS |
| Αριθμό μοντέλου: | G5 |
| Ποσότητα παραγγελίας min: | 1 ομάδα |
|---|---|
| Τιμή: | Negotiation |
| Συσκευασία λεπτομέρειες: | Ξύλινα πακέτο |
| Χρόνος παράδοσης: | 7-15 ημερών |
| Όροι πληρωμής: | Μ / Τ, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100 σύνολα ανά μήνα |
| Όνομα προϊόντων: | Αυτοματοποιημένος εκτυπωτής προτύπων | Άλλο όνομα: | Μηχανή εκτύπωσης με πάστα συγκόλλησης |
|---|---|---|---|
| Μέγεθος PCB: | 50x50~400x340mm | Ύψος μεταφορών: | 900±40mm |
| Ρύθμιση πλάτους: | Αυτόματος | Διασύνδεση I/Ov: | SMEMA |
| Υψηλό φως: | Μηχανή προθέρμανσης κολλών ύλης συγκολλήσεως,Σωστή μηχανή ελέγχου κολλών ύλης συγκολλήσεως |
||

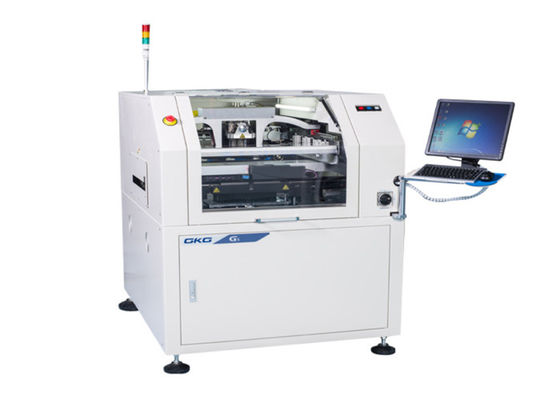

Ελαφριά GKG SMT λειτουργίας παραθύρων μηχανή εκτύπωσης διάτρητων κολλών ύλης συγκολλήσεως πύργων
Προδιαγραφή
| Πρότυπο | G5 |
| Μέγεθος διάτρητων | 370x370mm (ελάχιστο μέγεθος) |
| 737x737mm (ανώτατο μέγεθος) | |
| 2040mm (πάχος) | |
| Ανώτατο μέγεθος PCB | 400x340mm |
| Ελάχιστο μέγεθος PCB | 50x50mm |
| Πάχος PCB | 0.46mm |
| Warpage PCB | ανώτατη διαγώνιος PCB 1% |
| Ύψος μεταφορών | 900±40mm |
| Κατεύθυνση μεταφορών | LR, Ρ-Λ |
| Ταχύτητα μεταφορών | ανώτατο 1500mm/s, μπορεί να είναι ρύθμιση |
| Μέθοδος μεταφορών | Ένα στάδιο |
| Ρύθμιση πλάτους | αυτόματος |
| I/O διεπαφή | SMEMA |
| Προσδιορισμός θέσης PCB (μέθοδος υποστήριξης) | Μαγνητικές καρφίτσα/υποστήριξη block/up-κάτω από τον πίνακα |
| Σύστημα στερέωσης PCB |
Κατοχυρωμένος με δίπλωμα ευρεσιτεχνίας πέρα από την κορυφή που στερεώνει/δευτερεύων που στερεώνει
|
| Κεφάλι τυπωμένων υλών |
Δύο ανεξάρτητες μηχανοποιημένες κεφαλές εκτύπωσης
|
|
Πίεση ελαστικών μάκτρων
|
0.5~10Kg (έλεγχος προγράμματος)
|
|
Ταχύτητα τυπωμένων υλών
|
6-200mm/sec
|
|
Τρόπος τυπωμένων υλών
|
Ένα /Twice
|
|
Τύπος ελαστικών μάκτρων
|
Λαστιχένια λεπίδα ελαστικών μάκτρων του /steel (γωνία 45°/55°/60°)
|
|
Καθαρίζοντας σύστημα
|
Η κενή απορρόφηση Ireinforced, ξηρός, υγρή, σκουπίζει τρεις τρόπους με ηλεκτρική σκούπα
|
|
FOV CCD
|
8x6mm
|
| Η μηχανή ρυθμίζει τη σειρά |
Χ: ± 3mm, Υ: ± 7 χιλ., θ: ± 2°
|
| Όραμα |
Φανείτε σχέδιο-αντιστοιχία οπτικής Structure/CCD/Geometry Up/Down
|
Ολόκληρη προδιαγραφή μηχανών
|
Επαναλάβετε την ακρίβεια θέσης
|
±0.01mm
|
|
Ακρίβεια εκτύπωσης
|
±0.025mm
|
|
Το κύκλος ζωών
|
<8 SEC
|
|
Μεταστροφή προϊόντων
|
παλαιός:<3 mins=""> |
|
Παροχή αέρα
|
4~6 kgf/cm
|
| Παροχή ηλεκτρικού ρεύματος |
Εναλλασσόμενο ρεύμα: 220±10%, 50/60HZ, 2.5KW
|
| Μέθοδος ελέγχου | PC |
| Σύστημα λειτουργίας |
Παράθυρα XP/Win7
|
|
Διαστάσεις μηχανών
|
1140 (L) Χ 1364 (W) Χ 1404 (Χ) χιλ.
|
|
Βάρος μηχανών
|
Περ.: γύρω από 1000Kg |
Χαρακτηριστικά γνωρίσματα
1, ειδική πλατφόρμα ανύψωσης ρύθμισης GKG. Σταθερό και εύκολο να ρυθμίσει, μπορεί quicklyadjust το ύψος ανύψωσης καρφιτσών του PCB με το διαφορετικό πάχος.
